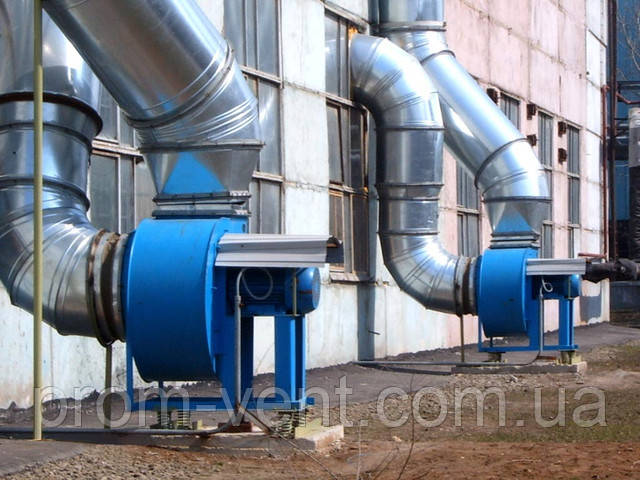

Відцентрові вентилятори низького тиску ВЦ 4-75 (ВР 80-75)

Назва вентилятора походить від принципу роботи. Під впливом відцентрових сил за допомогою лопаток, розміщених у робочому колесі, переміщуються повітряні потоки. Спіралеподібна форма відцентрового вентилятора нагадує равлика. Даний тип вентилятора найчастіше застосовується у промисловій сфері. Серед областей, в яких використовується даний тип вентиляторів –  системи вентиляції, кондиціонування, опалення повітря і димовидалення. Крім цього, відцентрові вентилятори широко застосовуються при подачі потоків повітря в обладнання, а також у витяжних установках побутового та кухонного типу. Основне призначення радіального вентилятора переміщення потоків повітря (або інших газоподібних домішок).

Типи і призначень:

• Загальнопромисловий;
• Коррозионостойкий;
• Теплостійкий;
• Сейсмостійкий;
• Вибухозахищений;

Вентилятори низького тиску, згідно з чинним стандартам, піддаються численним вимогам. Приміром, рівень агресивності в середовищі переміщення відносно сталі вуглецевої не повинен бути вище агресивності повітряних потоків при температурних показниках 80ºС. Речовин з липкими, волокнистими і твердими властивостями, а також пил не повинно бути більше, ніж 100 гм/м³.

Радіальні вентилятори низького тиску ВЦ 4-75, основні характеристики

• Всмоктуючий ефект вентилятора односторонній;
• Напрямок лопаток лівостороннє або правостороннє;
• Здатність повертання корпусу на 0º,90º,180º і 270º;
• Вібрація до 5 мм/с;
• Температура роботи вентилятора від -40 С до +70 С (максимальний нагрів середовища переміщення +80С).

Згідно стандарту ТУ 29.2-0090979-002.2009 при виготовленні відцентрових вентиляторів можуть застосовуватися такі матеріали:

• Вуглецева сталь;
• нержавіюча Сталь;
• Сплав алюмінію;
• Змішані метали.

Вентилятор равлик низького тиску ВЦ 4-75 складаються з:

• Спірального корпуса;
• відцентрового Робочого колеса;
• Воздухопоглощающего колектора;
• Станини;
• Асинхронного електродвигуна.

В робочому колесі розміщені два диска з 12 лопатками, загнутими назад і маточина. На підставі станини, виготовленої методом зварювання, є монтажні отвори, що використовуються для кріплення на фундамент або віброізолятори. На станину кріпляться обичайка (кожух) і електродвигун. За підведення повітря до колеса відповідає колектор коническообразной форми (місце кріплення вхідний патрубок). Осьове переміщення колектора регулює загораживание між ним і переднім диском відцентрового робочого колеса.

Схеми конструктивного виконання:

• №1 з'єднання вентилятора і електродвигуна за допомогою валу;
• №5 при з'єднанні використовується кліноременная передача.

ВР 88-72 аналог низького тиску ВЦ 4-75, принцип функціонування

Затягування повітря або газо-суміші здійснюється за рахунок обертання лопаток в робочому колесі. Відхиляючись на 90°, газоподібні суміші і повітряні потоки рухаючись радіально, надходять у спиралеобразный корпус. Викид очищених мас відбувається за допомогою вихлопу вентиляційної установки.

ВЦ 4-75 вентилятор низького тиску:

• Необхідно періодично перевіряти болтового з'єднання, зварного і заклепувального типів;
• Регулярно очищати проточну частину вентиляційної механізму (конденсат, різні забруднення);
• Візуально перевіряти лакофарбове покриття і в разі необхідності відновлювати;
• Для того, щоб визначити пошкодження лопаток і наявність зносу, щорічно проводити ретельний огляд відцентрового робочого колеса.
