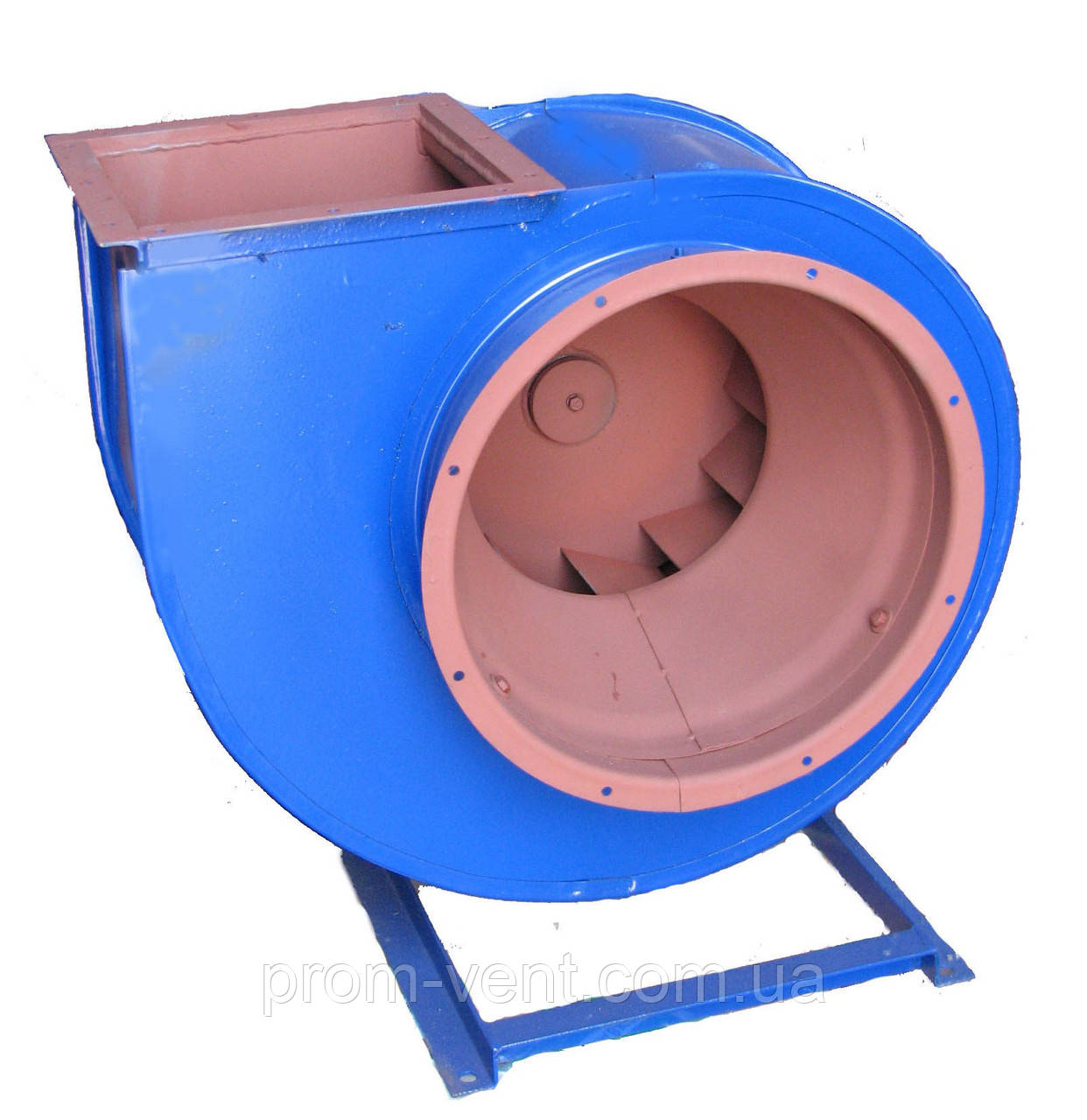

Відцентровий вентилятор ВЦ 4-75 No2,5 з дв. 0,18 кВт 1500 об./хв

ВЦ 4-75 2,5 з електродвигуном 0,18 кВт 1500 об./хв

Основне призначення цього відцентрового вентилятора низького тиску — передавання повітря, а також газово-повітряної суміші не агресивного типу. Основний робочий елемент вентилятора цього типу — відцентрове робоче колесо (може бути як правим, так і лівим). Повітря або суміші всмоктуються в однобічному порядку.

Габаритні розміри вентилятора ВР 88-72 (ВЦ 4-75)

Газоповітряна суміш:

• Максимальною температурою +80 °C;
• Немає іржі, волоконних і липких матеріалів;
• Показником максимально допустимої кількості пилу 0,1 г/м;

Вентилятор — равлик ВЦ 4-75 No2,5 застосовується в місцях із помірним і тропічним кліматом у 3 і 2 категоріях розміщення відповідно.

Застосування вентилятора ВЦ 4 75 актуальне в системах:

• Вентиляції;
• Кондиціювання;
• Повітряного опалення;
• Санітарних і виробничих, транспортувальних повітряні та газоповітряні маси.

Схема положення та поворот корпусу вентилятора ВЦ 4-75 No2,5 (з боку всмоктувального отвору)

Вентилятор низького тиску ВЦ 4-75 2 5 складається:

• Корпус равлика;
• Робоче колесо;
• Колектор;
• Станина;
• Електродвигун 0,18 кВт 1500 об./хв

Корпус має спіралеподібну форму (вулитку) і може повертатися. Для того, щоб купити вентилятор відцентровий ВЦ 4-75 No2,5 з двигуном 0,18 кВт 1500 об./хв, звертайтеся за номерами, зазначеними на сайті компанії або пишіть. ВЦ 4-75 ще має старе маркування (аналоги): ВЦ 4-70-2,5, ВР 89-75-2,5, ВР 88-72-2,5, ВР 80-70-2,5, ВР 80-75-2,5. Обертання робочого колеса вентилятора ВЦ 4-75 No2,5 здійснюється завдяки відцентровій силі. Передній і задній диск, що входить в основу конструкції вентилятора, з'єднує маточину. Колесо також має 12 загнутих назад лопаток, що спрямовують в колектор повітря. На станині, виробленій зварювальним методом і має спеціальний отвір, що закріплюється кожух вентилятора та комплектуючі електродвигуна. Конусоподібний колектор, що передає повітря або газоповітряні суміші в робоче колесо, встановлюється на патрубці. Подавання повітря або суміші газів регулює осьове розташування колектора, розташоване в патрубці. Після того, як повітряний потік був захоплений і спрямований лопатками колеса в потрібному напрямку, він потрапляє в равлику, де рухаючись під тиском, виводиться крізь отвір вентилятора.

Аеродинамічні характеристики
