ВЦ 14-46 №2,5 схема№1

Вентилятор середнього тиску ВЦ 14-46 2,5 схема-№1

Радіальні вентилятори ВЦ 14-46 2 5 схема-№1 призначені для переміщення повітря, а також будь-яких не агресивних газів і газоподібних речовин. Вони успішно застосовуються не тільки в системах вентиляції, але також і в інших санітарно-виробничих напрямках.

наприклад, одними з основних є установка вентилятора в системах промислового кондиціонування, повітряного опалення, а також з установками технологічного напряму. При цьому вентилятори залишаються універсальними - експлуатація їх не обмежується певними галузями, їх можна встановлювати у всіх приміщеннях і системах, які відповідають рекомендованим умов експлуатації.

Умови застосування вентиляторів

Вентилятори можна встановлювати в просторах помірного клімату (-40…+40°С), а також при тропічному кліматі. Для розміщення підходять закриті, а також відкриті приміщення, з природним регулюванням клімату (2, 3 категорія за ДСТ).

Суміш газів, яку буде переміщати вентилятор, повинна відповідати вимогам:

• Мати температуру не більше 80°С;
• Не мати у складі твердих частинок, злипаючих елементів та іржі;
• Загальна запиленість речовини або суміші повинна бути до 0,1 г/м³.

Газ або суміш повинні бути не агресивними - вплив їх при температурі 80°С на конструкцію вентилятора (вуглецеву сталь) має бути не вище порівняно з повітрям.

Вентилятори середнього тиску ВЦ 14-46-2,5 схема-№1 – основні характеристики

• Низький тиск;
• Спіральний корпус равлик;
• 32 лопатки робочого колеса;
• Діаметр робочого колеса 250 мм;
• Асинхронний трифазний двигун (потужність різна у кожній моделі даного типорозміру);
• З'єднання крильчатки з двигуном через вал (схема №1).

Вентилятор равлик ВЦ 14 46 2,5 - опис конструкції

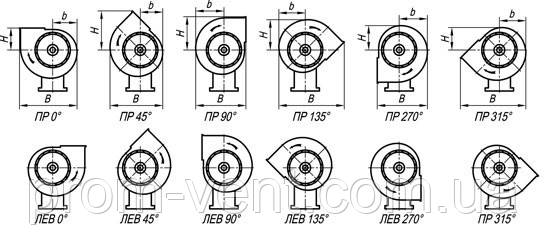

Конструкція вентилятора названа равликом (корпус), оскільки він має закручену форму. Корпус виготовлений з вуглецевої сталі. Зручність в тому, що корпус можна повертати по вертикальній осі, таким чином спрямовуючи вихлопний отвір у потрібному, зручному напрямку. Крім того, є вентилятори з право - або лівобічним корпусом, в них суміш виводиться з вихлопу у відповідну сторону, якщо дивитися з боку всмоктування.

Для подачі суміші газів або повітря до корпусу подаючий патрубок приєднаний. В патрубку також встановлено колектор. Він має форму конуса, і забезпечує спрямовану подачу суміші до крильчатці, єдиним, не розсіяним потоком. Крім того, колектор - це регулюючий елемент. Спеціальний механізм управління переміщує його всередині патрубка подачі, завдяки чому змінюється продуктивність роботи вентилятора.

Крильчатка (робоче колесо) оснащена лопатками, і обертається відцентрово, від приведення в дію двигуном (встановлена на його вал – схема №1). Лопатки при цьому захоплюють повітря і формують низький тиск для його передачі з вентилятора в систему.

Двигун в комплектації вентиляторів асинхронний, трифазний.

Радіальні вентилятори ВЦ 14-46 2,5 схема-№1 - монтаж

Для установки вентилятора на его рабочую поверхность в его комплект поставляется станина. Станина имеет сварную прочную конструкцию. У основания ее есть монтажные отверстия, которыми она соединяется с фундаментом для установки вентилятора при помощи закрепляющих болтов.

Вентиляторы ВЦ 14-46 №2,5 схема-№1 купить в Киеве (Украине), цена, доставка

Онлайн-каталог Пром-Вент включает не только вентиляторы, но и другое промышленное оборудование. Заказать товар Вы можете с оформлением доставки.

Кроме того, изготовление промышленных вентиляторов ВЦ 14-46 №2,5 схема 1 Вы можете заказать из специальных материалов:

• Нержавеющая сталь – коррозиестойкая конструкция;
• Алюминиевые сплавы – взрывозащищенная конструкция;
• Разнородные металлы – взрывозащищенная конструкция по более низкой цене.

Консультация менеджера бесплатная, уточняйте любую информацию, в частности - стоимость нестандартного исполнения вентилятора дополнительно!
