ПЧВ203-7К5-В (380 В — 7,5 кВт) частотний перетворювач
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Частотний перетворювач ПЧВ203-7К5-В (380В — 7,5 кВт) розшифрування моделі
ОВЕН — частотні перетворювачі
Серія | Потужність, кВт | Ток, А | Напруга, В | Маса, кг | Розміри, мм |
---|---|---|---|---|---|
ПЧВ101-К18-А | 0,18 | 1,2 | 220 | 1,1 | 150*70*148 |
ПЧВ101-К37-А | 0,37 | 2,2 | 220 | 1,1 | 150*70*148 |
ПЧВ101-К75-А | 0,75 | 4,2 | 220 | 1,1 | 150*70*148 |
ПЧВ102-1К5-А | 1,5 | 6,7 | 220 | 1,6 | 176*75*168 |
ПЧВ103-2К2-А | 2,2 | 9,5 | 220 | 3,0 | 239*90*194 |
ПЧВ101-К37-В | 0,37 | 1,1 | 380 | 1,1 | 150*70*148 |
ПЧВ101-К75-В | 0,75 | 2,1 | 380 | 1,1 | 150*70*148 |
ПЧВ102-1К5-В | 1,5 | 3,6 | 380 | 1,6 | 176*75*168 |
ПЧВ102-2К2-В | 2,2 | 5,2 | 380 | 1,6 | 176*75*168 |
ПЧВ103-3К0-В | 3,0 | 7,1 | 380 | 3,0 | 239*90*194 |
ПЧВ103-4К0-В | 4,0 | 8,9 | 380 | 3,0 | 239*90*194 |
ПЧВ203-5К5-В | 5,5 | 11,9 | 380 | 3,0 | 239*90*194 |
ПЧВ203-7К5-В | 7,5 | 15,3 | 380 | 3,0 | 239*90*194 |
ПЧВ204-11К-В | 11 | 22,9 | 380 | 6,0 | 292*125*241 |
ПЧВ204-15К-В | 15 | 30,7 | 380 | 6,0 | 292*125*241 |
ПЧВ205-18К-В | 18 | 36,7 | 380 | 9,5 | 335*165*248 |
ПЧВ205-22К-В | 22 | 42,5 | 380 | 9,5 | 335*165*248 |
Габаритні розміри частотника
Таблиця
Типорозмір корпусу | Геометричні розміри | ||||
А | а | В | в | С* | |
01 | 150 | 140,4 | 70 | 55 | 148 |
02 | 176 | 166,4 | 75 | 59 | 168 |
03 | 239 | 226 | 90 | 69 | 194 |
04 | 292 | 272,4 | 125 | 97 | 241 |
05 | 335 | 315 | 165 | 140 | 248 |
Примітка — * Для ЛПО з потенціометром розмір збільшується на 7,6 мм. |

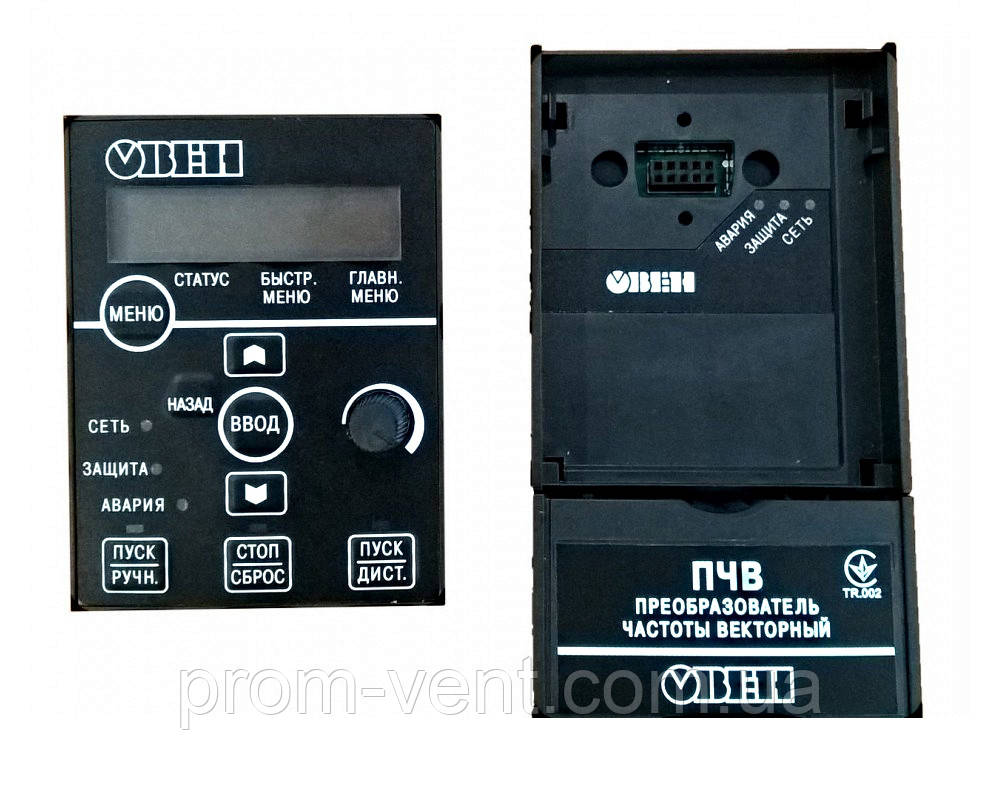

Знімна локальна панель оператора для перетворювача частоти ОВЕН
ЛПО1 — Локальна панель оператора (з потенціометром)
ЛПО2 — Локальна панель оператора (без потенціометра)
Частотні перетворювачі ОВЕН ПЧВ203-7К5-В (380В — 7,5 кВт) — купити для промисловості, виробництва та малого бізнесу
Преобразователи универсальны. Загалом вони застосовуються саме в промисловості, але підходять і для інших галузей, де необхідно поліпшити роботу електрообладнання в мережі.
Встановлюються частотники 380 В з асинхронними трифазними двигунами (номінальна напруга 380 В), для регулювання частоти їхнього обертання. Точність регулювання — до 0,1% за швидкістю, до 0,5% за моментом обертання.
Для чого потрібні перетворювачі
Вони працюють із двигунами промислового обладнання й електропристроїв. У процесі роботи перетворювач постійно налаштовує оптимальну частоту обертання приводу. Водночас компенсуються навантаження на електромережу, знижується споживання енергії та ймовірність вимкнення енергії через велике навантаження.
Крім того, двигун запускатиметься й зупинятиметься плавно, що знизить ймовірність зламання і збільшить ефективність роботи.
Ціна перетворювача
У разі дорогої ціни, за якою можна купити частотний перетворювач марки ОВЕН ПЧВ203-7К5-В (380 В — 7,5 кВт) — не настільки велика, як порівняти з кількістю засобів, заощаджених у результаті застосування пристрою.
Галузь, у яких найпопулярніші частотники 380 В
- Ремонтні роботи;
- Вентиляція та димососи;
- Водоснабжение, смесители;
- Ліфтові механізми та транспорт;
- Промислові установки;
- Вершки та ін.
Не забороняється застосовувати їх та з іншими установками, в інших галузях.
Обладнання інвертора
Для підтримки стабільності показників технологічного процесу (температура, рівень, тиск та ін.) та налаштування за програмою:
- ПІ-регулятор;
- Програмовний контролер.
Під'єднання комп'ютера та панелей виведення інформації
Пристрій також обладнаний усім, що потрібно для під'єднання його в мережу керування процесом:
- Інтерфейс RS-485 і фізичні входи;
- Можна під'єднувати зовнішній інкрементальний енкодер і підтримувати високу точність обертання двигуна в невеликому частотному діапазоні;
- У обладнанні є вбудовані дроселі — мережевий дросель і дросель у схемі постійного струму;
- Для динамічної зупинки приводу можна під'єднувати гальмівні резистори.
Алгоритми функціонування
- Векторний (за струмом, частотою, напругою);
- Вольт-частотний (за частотою та напругою).
Меню просте та зрозуміле, а сам перетворювач обладнаний функцією самодіагностики та виявлення неполадок. Керувати таким пристроєм зможе навіть новачок.
Основні атрибути | |
---|---|
Виробник | ОВЕН |
Стан | Новий |
Країна виробник | Україна |
Кількість аналогових виходів | 2 |
Струм холостого ходу | 0 А |
Допустима пікова потужність | 7500 Вт |
Номінальна вхідна напруга | 380 В |
Номінальна потужність | 7500 Вт |
Частота | 60 Гц |
Кількість фаз живлення | 3 |
Гарантійний термін | 12 |
Рівень шуму | 20 |
Види індикації | Світлова |
Максимальна робоча температура навколишнього середовища | 50 град. |
Ступінь захисту IP | 20 |
Тип робочої величини | Частота |
Номінальний струм | 15.3 |
Мінімальна робоча температура навколишнього середовища | 0 град. |
Кількість аналогових входів | 2 |
Габаритні розміри | |
Довжина | 194 |
Вага | 3 |
Ширина | 70 |
Висота | 239 |
Користувацькі характеристики | |
Номінальна вихідна напруга | 0 – 100 % напруги живлення |
- Ціна: Ціну уточнюйте
