ПЧВ103-4К0-В (380 В — 4,0 кВт) частотний перетворювач

Ціну уточнюйте

  • В наявності
  • Оптом і в роздріб
ПЧВ103-4К0-В (380 В — 4,0 кВт) частотний перетворювач
ПЧВ103-4К0-В (380 В — 4,0 кВт) частотний перетворювачВ наявності
Ціну уточнюйте
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Частотний перетворювач ПЧВ103-4К0-В (380В - 4,0 кВт) розшифрування моделі

ОВЕН — частотні перетворювачі

Серія Потужність, кВт Ток, А Напруги, В Маса, кг Розміри, мм
ПЧВ101-К18-А 0,18 1,2 220 1,1 150*70*148
ПЧВ101-К37-А 0,37 2,2 220 1,1 150*70*148
ПЧВ101-К75-А 0,75 4,2 220 1,1 150*70*148
ПЧВ102-1К5-А 1,5 6,7 220 1,6 176*75*168
ПЧВ103-2К2-А 2,2 9,5 220 3,0 239*90*194
ПЧВ101-К37-В 0,37 1,1 380 1,1 150*70*148
ПЧВ101-К75-В 0,75 2,1 380 1,1 150*70*148
ПЧВ102-1К5-В 1,5 3,6 380 1,6 176*75*168
ПЧВ102-2К2-В 2,2 5,2 380 1,6 176*75*168
ПЧВ103-3К0-В 3,0 7,1 380 3,0 239*90*194
ПЧВ103-4К0-В 4,0 8,9 380 3,0 239*90*194
ПЧВ203-5К5-В 5,5 11,9 380 3,0 239*90*194
ПЧВ203-7К5-В 7,5 15,3 380 3,0 239*90*194
ПЧВ204-11К-В 11 22,9 380 6,0 292*125*241
ПЧВ204-15К-В 15 30,7 380 6,0 292*125*241
ПЧВ205-18К-В 18 36,7 380 9,5 335*165*248
ПЧВ205-22К-В 22 42,5 380 9,5 335*165*248

Габаритні розміри частотника

Таблиця

Типорозмір корпусу Геометричні розміри
А а В в С*
01 150 140,4 70 55 148
02 176 166,4 75 59 168
03 239 226 90 69 194
04 292 272,4 125 97 241
05 335 315 165 140 248
Примітка — * Для ЛПО з потенціометром розмір збільшується на 7,6 мм.

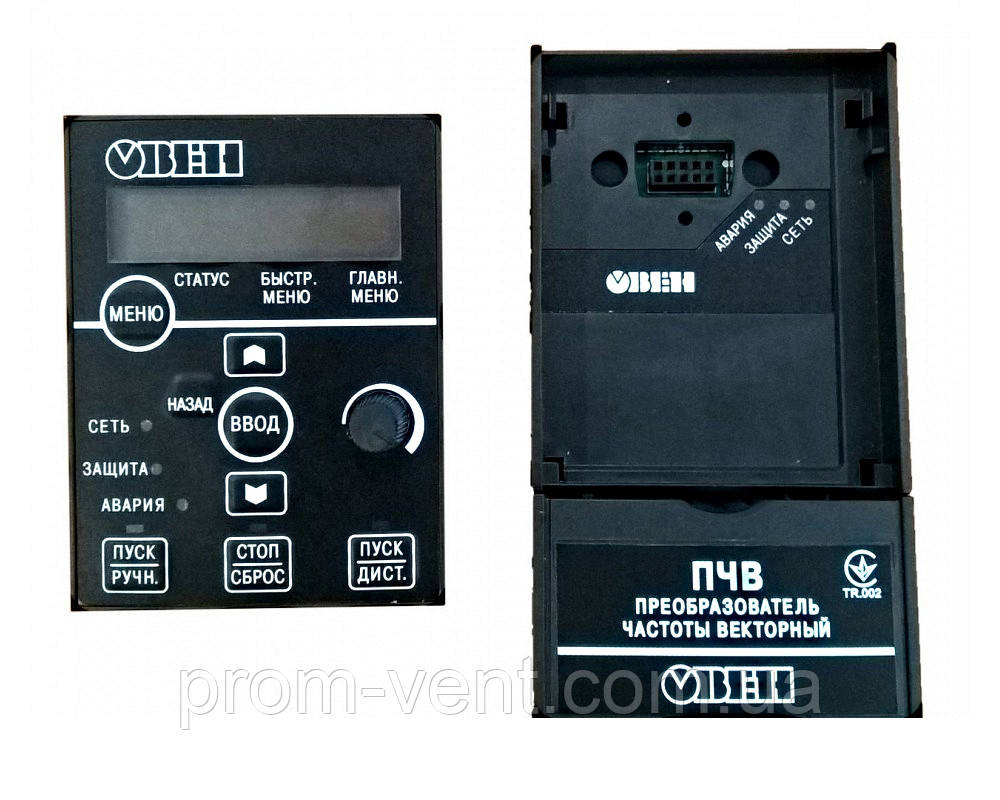

Знімна локальна панель оператора для перетворювача частоти ОВЕН

ЛПО1 — Локальна панель оператора (з потенціометром)

ЛПО2 — Локальна панель оператора (без потенціометра)

Преобразователи — це пристрої, які стануть у пригоді не тільки на виробництві або в промислових напрямках, але й у сфері РКХ. З їхньою допомогою можна зручно керувати роботою електродвигуна або приводу, і особливо важливо — водночас економиться електроенергія.

Інші переваги застосування частотників 380 В

  • Універсальні — можуть працювати в будь-якій галузі, де працює обладнання на трифазних двигунах;
  • Налаштовують частоту обертання приводу на оптимальну, без надлишку використаної потужності;
  • Виключають появу ковзань, перевантажень і перепадів у мережі;
  • Дають змогу плавно запускати та зупиняти двигун, чим подовжується термін його нормальної роботи.

Основні галузі застосування

Купити перетворювач частоти ПЧВ103-4К0-В (380В — 4,0 кВт) марки ОВЕН можна для будь-якого напряму — чи то промисловість, виробництво, чи то інший бізнес. Найчастіше їх встановлюють зі станками, системами постачання водою, зі змішувачами, димососами, вентиляційними установками, транспортними лініями, ліфтовими підіймачами, виробничими машинами, ремонтними установками та ін.

Коли особливо необхідно встановити перетворювач частоти

  • Під час роботи надпотужних двигунів;
  • Коли одночасно працює електрообладнання (наприклад, під час ремонту в приміщенні) у великій кількості;
  • Коли необхідно спростити керування технологічним процесом.

Особливості функціонування перетворювачів

Частотники 380 В працюють за двома алгоритмами:

  • Вольт-частотний — простіший, з регулюванням потужності роботи двигуна за частотою та напругою;
  • Векторний — з керуванням за струмом, напругою та частотою. Дає вищу точність і плавність керування двигуном у всьому представленому діапазоні потужності.

Точність регулювання частоти

  • За швидкістю — до 0,1%;
  • На момент обертання — до 0,5%.

Функціональне обладнання

Перетворювач цієї моделі обладнаний такими модулями:

  • ПІ-регулятор для плавного підтримання показників температури, тиску тощо на постійному рівні;
  • Програмований контролер для керування процесом за заздалегідь заданою програмою;
  • Інтерфейс RS-485 і фізичні входи для під'єднання комп'ютера або сенсорної панелі;
  • Дроселі — у системі постійного струму та мережевий.

Для гальмування двигуна в динамічному режимі можна під'єднати гальмівні резистори.

Зручно, що меню перетворювача нехитре — тому з керуванням і настроюванням впорається навіть той, хто вперше працює з ним

Характеристики
Основні атрибути
ВиробникОВЕН
СтанНовий
Країна виробникУкраїна
Кількість аналогових виходів2
Струм холостого ходу0 А
Допустима пікова потужність4000 Вт
Номінальна вхідна напруга380 В
Номінальна потужність4000 Вт
Частота60 Гц
Кількість фаз живлення3
Гарантійний термін12
Рівень шуму20
Види індикаціїСвітлова
Максимальна робоча температура навколишнього середовища50 град.
Ступінь захисту IP20
Тип робочої величиниЧастота
Номінальний струм8.9
Мінімальна робоча температура навколишнього середовища0 град.
Кількість аналогових входів2
Габаритні розміри
Довжина194
Вага3
Ширина70
Висота239
Користувацькі характеристики
Номінальна вихідна напруга0 – 100 % напруги живлення
