ПЧВ103-3К0-В (380 В — 3,0 кВт) частотний перетворювач

Ціну уточнюйте

  • В наявності
  • Оптом і в роздріб
ПЧВ103-3К0-В (380 В — 3,0 кВт) частотний перетворювач
ПЧВ103-3К0-В (380 В — 3,0 кВт) частотний перетворювачВ наявності
Ціну уточнюйте
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Частотний перетворювач ПЧВ103-3К0-В (380В - 3,0 кВт) розшифрування моделі

ОВЕН — частотні перетворювачі

Серія Потужність, кВт Ток, А Напруги, В Маса, кг Розміри, мм
ПЧВ101-К18-А 0,18 1,2 220 1,1 150*70*148
ПЧВ101-К37-А 0,37 2,2 220 1,1 150*70*148
ПЧВ101-К75-А 0,75 4,2 220 1,1 150*70*148
ПЧВ102-1К5-А 1,5 6,7 220 1,6 176*75*168
ПЧВ103-2К2-А 2,2 9,5 220 3,0 239*90*194
ПЧВ101-К37-В 0,37 1,1 380 1,1 150*70*148
ПЧВ101-К75-В 0,75 2,1 380 1,1 150*70*148
ПЧВ102-1К5-В 1,5 3,6 380 1,6 176*75*168
ПЧВ102-2К2-В 2,2 5,2 380 1,6 176*75*168
ПЧВ103-3К0-В 3,0 7,1 380 3,0 239*90*194
ПЧВ103-4К0-В 4,0 8,9 380 3,0 239*90*194
ПЧВ203-5К5-В 5,5 11,9 380 3,0 239*90*194
ПЧВ203-7К5-В 7,5 15,3 380 3,0 239*90*194
ПЧВ204-11К-В 11 22,9 380 6,0 292*125*241
ПЧВ204-15К-В 15 30,7 380 6,0 292*125*241
ПЧВ205-18К-В 18 36,7 380 9,5 335*165*248
ПЧВ205-22К-В 22 42,5 380 9,5 335*165*248

Габаритні розміри частотника

Таблиця

Типорозмір корпусу Геометричні розміри
А а В в С*
01 150 140,4 70 55 148
02 176 166,4 75 59 168
03 239 226 90 69 194
04 292 272,4 125 97 241
05 335 315 165 140 248
Примітка — * Для ЛПО з потенціометром розмір збільшується на 7,6 мм.

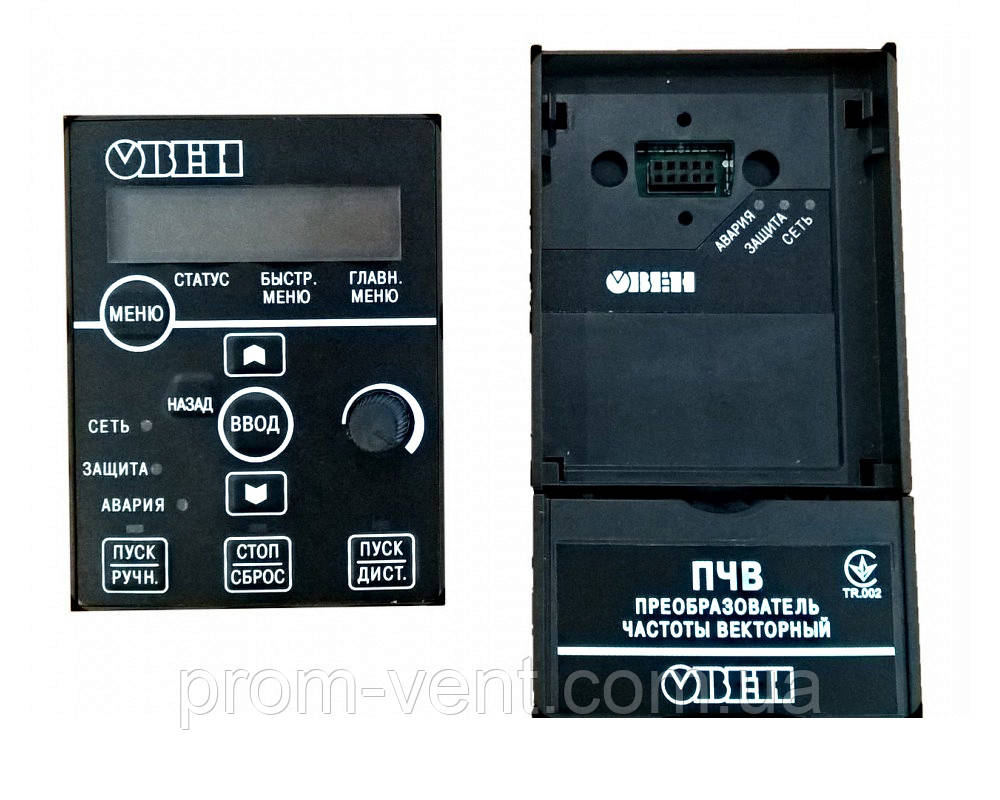

Знімна локальна панель оператора для перетворювача частоти ОВЕН

ЛПО1 — Локальна панель оператора (з потенціометром)

ЛПО2 — Локальна панель оператора (без потенціометра)

Частотний перетворювач ОВЕН ПЧВ103-3К0-В (380 В — 3,0 кВт) — для ефективного керування й економії витрат

Ці пристрої встановлюються з обладнанням, яке працює з асинхронним двигуном. За допомогою перетворювача можна керувати роботою привода, а також заощаджувати витрати електроенергії під час роботи двигуна.

Крім того, використання частотного перетворювача дає додаткові переваги:

  • Виключаються ковзання та перевантаження в мережі;
  • Виключається вихід машин із ладу через перепаду або перевантаження;
  • Двигун приводиться в дію плавно, і так само плавно зупиняється.

Обладнання працюватиме на достатній повній потужності, без зайвої витрати енергії.

Для яких випадків важливо застосовувати частотники 380 В

  • Якщо працюють пристрої з двигунами високої потужності,;
  • Якщо здійснюється ремонт у приміщенні, з тривалою роботою електрообладнання;
  • Коли важливо контролювати перебіг процесу та необхідно зручно змінювати його параметри (температуру, частоту тощо).

Водночас не заборонено купити частотні перетворювачі для інших напрямів і установок, з трифазними двигунами. Ціна такого пристрою невисока, порівнюючи з економією, яку дає його застосування.

Основні напрями, для яких варто купити частотні перетворювачі

  • Вентиляція;
  • Системи очищення, димососи;
  • Вершки;
  • Лінії транспорту та ліфтові механізми;
  • Системи водопостачання, фільтрації води та змішувачі;
  • Лінії виробництва та ін.

Як працює частотник 380 В

Точність регулювання частоти обертання таким апаратом становить до 0,1% за швидкістю й до 0,5% за моментом обертання.

В основі роботи є два алгоритми:

  • Вольт-частотний — налаштування тільки за частотою та напругою;
  • Векторний алгоритм — настроювання за частотою, напругою й струмом.

Другий варіант не тільки точніший, але й дає змогу плавно керувати двигуном повністю у всьому діапазоні частот.

Обладнання перетворювачів частоти ОВЕН ПЧВ103-3К0-В (380В — 3,0 кВт)

  • ПІ-регулятор — підтримує температуру, тиск та інші технологічні параметри на постійному рівні, плавно;
  • Програмований контролер для настроювання програми, за якою протікатиме технологічний процес.
  • Інтерфейс RS-485;
  • Фізичні входи для під'єднання сенсорної панелі, моніторів та ін.;
  • Вбудований мережевий дросель;
  • Дросель у системі постійного струму.

Гальмівні резистори можна під'єднувати додатково — щоб зупиняти двигун можна було в динамічному режимі

Характеристики
Основні атрибути
ВиробникОВЕН
СтанНовий
Країна виробникУкраїна
Кількість аналогових виходів2
Струм холостого ходу0 А
Допустима пікова потужність3000 Вт
Номінальна вхідна напруга380 В
Номінальна потужність3000 Вт
Частота60 Гц
Кількість фаз живлення3
Гарантійний термін12
Рівень шуму20
Види індикаціїСвітлова
Максимальна робоча температура навколишнього середовища50 град.
Ступінь захисту IP20
Тип робочої величиниЧастота
Номінальний струм7.1
Мінімальна робоча температура навколишнього середовища0 град.
Кількість аналогових входів2
Габаритні розміри
Довжина194
Вага3
Ширина70
Висота239
Користувацькі характеристики
Номінальна вихідна напруга0 – 100 % напруги живлення
