ПЧВ102-1К5-А (220В — 1,5 кВт) частотний перетворювач
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Частотний перетворювач ПЧВ102-1К5-А (220В — 1,5 кВт) розшифрування моделі
Частотний перетворювач ПЧВ102-1К5-А (220В — 1,5 кВт) — те, що потрібно для економії
Не всі розуміють, як необхідний перетворювач, особливо, коли в будівлі працює велика кількість електрообладнання. Вмикання двигунів високої потужності створює навантаження на електромережу, а крім того, велика можливість появи інших небажаних наслідків:
- Порушення роботи обладнання або вихід його з ладу;
- Підвищена витрата енергії через постійну роботу пристроїв на високій потужності;
- Збільшення витрат через підвищену витрату енергії, за тієї ж ефективності, що й раніше;
- Поява перепадів напруги та перевантажень.
Для чого потрібні перетворювачі частоти
Пристрої під'єднуються й працюють із двигунами промислового обладнання й електропристроїв, з номінальною напругою живлення 220 В. Змінюючи частоту обертання, вони знижують споживання енергії цим електрообладнанням. Водночас також компенсуються навантаження на електромережу і знижується ймовірність вимкнення енергії через велике навантаження.
Крім того, двигун, який працює з таким пристроєм, запускатиметься й зупинятиметься плавно — а це продовжить його довговічність, зі збереженням точності та ефективності роботи.
ОВЕН — частотні перетворювачі
Серія | Потужність, кВт | Ток, А | Напруги, В | Маса, кг | Розміри, мм |
---|---|---|---|---|---|
ПЧВ101-К18-А | 0,18 | 1,2 | 220 | 1,1 | 150*70*148 |
ПЧВ101-К37-А | 0,37 | 2,2 | 220 | 1,1 | 150*70*148 |
ПЧВ101-К75-А | 0,75 | 4,2 | 220 | 1,1 | 150*70*148 |
ПЧВ102-1К5-А | 1,5 | 6,7 | 220 | 1,6 | 176*75*168 |
ПЧВ103-2К2-А | 2,2 | 9,5 | 220 | 3,0 | 239*90*194 |
ПЧВ101-К37-В | 0,37 | 1,1 | 380 | 1,1 | 150*70*148 |
ПЧВ101-К75-В | 0,75 | 2,1 | 380 | 1,1 | 150*70*148 |
ПЧВ102-1К5-В | 1,5 | 3,6 | 380 | 1,6 | 176*75*168 |
ПЧВ102-2К2-В | 2,2 | 5,2 | 380 | 1,6 | 176*75*168 |
ПЧВ103-3К0-В | 3,0 | 7,1 | 380 | 3,0 | 239*90*194 |
ПЧВ103-4К0-В | 4,0 | 8,9 | 380 | 3,0 | 239*90*194 |
ПЧВ203-5К5-В | 5,5 | 11,9 | 380 | 3,0 | 239*90*194 |
ПЧВ203-7К5-В | 7,5 | 15,3 | 380 | 3,0 | 239*90*194 |
ПЧВ204-11К-В | 11 | 22,9 | 380 | 6,0 | 292*125*241 |
ПЧВ204-15К-В | 15 | 30,7 | 380 | 6,0 | 292*125*241 |
ПЧВ205-18К-В | 18 | 36,7 | 380 | 9,5 | 335*165*248 |
ПЧВ205-22К-В | 22 | 42,5 | 380 | 9,5 | 335*165*248 |
Яка точність регулювання перетворювачем
Частотники 220 В дають високу точність настроювання частоти:
- Точність за швидкістю менш ніж 1%;
- Точність за моментом обертання — менш ніж 0,5%.
Для яких пристроїв можна купити частотний перетворювач ОВЕН ПЧВ102-1К5-А (220В — 1,5 кВт)
Ці пристрої особливо потрібні для промислового обладнання:
- Ремонтні установки;
- Ліфти та підіймачі;
- Вершки;
- Змішувачі, пристрої подавання та відведення води;
- Транспортні лінії;
- Дмососи та інші подібні установки.
Використовують частотні перетворювачі цього типу також і у сфері ШКХ, під час проведення ремонту. Використовувати частотник в іншій сфері, де це буде необхідно — не забороняється.
Функціонал частотного перетворювача
Вартість, за якою можна купити перетворювачі частоти марки ОВЕН, ПЧВ102-1К5-А (220 В — 1,5 кВт), залежить від його функціональності. Цей прилад обладнаний опціями ПІ-регулятора, а також програмованим контролером. Тому регулювати частоту можна з підтримкою постійного значення, зокрема — за заздалегідь заданою програмою.
Частотник 220 В цієї марки обладнаний вбудованими опціями:
- ПІ-регулятор для підтримки технологічних параметрів на постійному рівні (температура, тиск, рівень тощо);
- Програмований контролер для настроювання роботи двигуна за програмою.
Для під'єднання моніторів, комп'ютера та інших пристроїв виведення й керування в ньому є фізичні входи, дроселі ( мережевий дросель і дросель і постійного струму), а також інтерфейс RS-485.
Алгоритми роботи
- За частотою та напругою (вольт-частотний);
- За частотою, напругою та струмом (векторний).
Додаткові можливості
До пристрою можна під'єднувати гальмівні резистори та зовнішній інкрементальний енкодер. Так обертання двигуна буде високоточним, а гальмування буде здійснюватися в динамічному режимі.
Габаритні розміри частотника
Таблиця
Типорозмір корпусу | Геометричні розміри | ||||
А | а | В | в | С* | |
01 | 150 | 140,4 | 70 | 55 | 148 |
02 | 176 | 166,4 | 75 | 59 | 168 |
03 | 239 | 226 | 90 | 69 | 194 |
04 | 292 | 272,4 | 125 | 97 | 241 |
05 | 335 | 315 | 165 | 140 | 248 |
Примітка — * Для ЛПО з потенціометром розмір збільшується на 7,6 мм. |

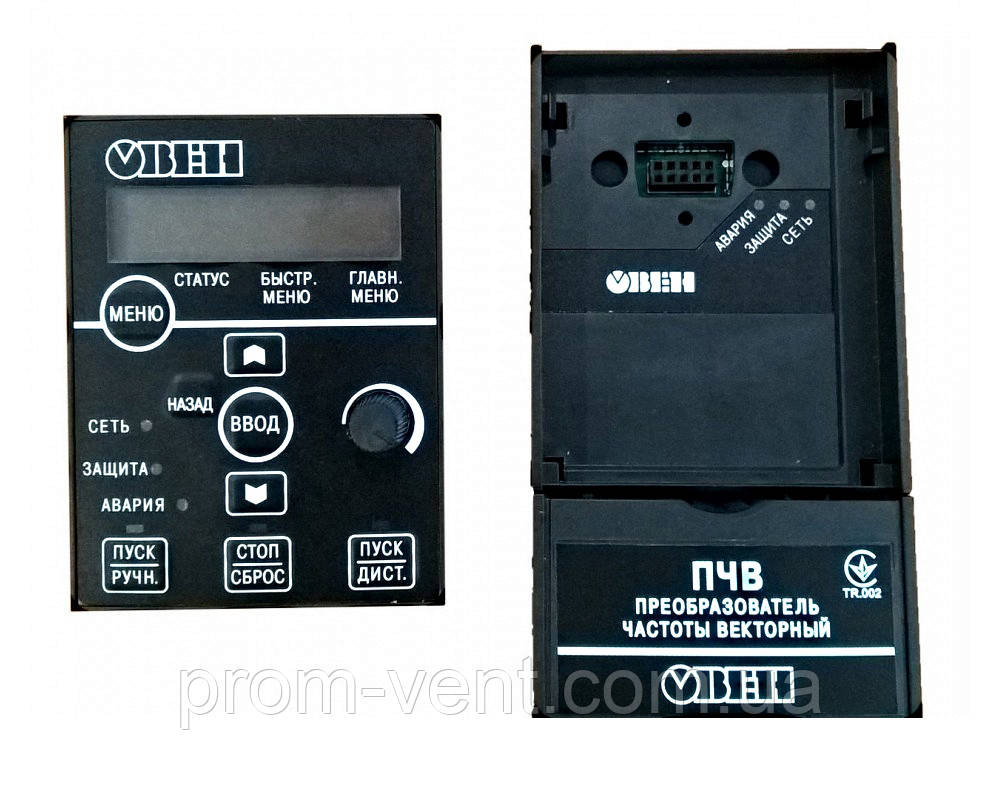

Знімна локальна панель оператора для перетворювача частоти ОВЕН
ЛПО1 — Локальна панель оператора (з потенціометром)
ЛПО2 — Локальна панель оператора (без потенціометра)
Основні атрибути | |
---|---|
Виробник | ОВЕН |
Стан | Новий |
Країна виробник | Україна |
Кількість аналогових виходів | 2 |
Струм холостого ходу | 6.7 А |
Допустима пікова потужність | 1500 Вт |
Номінальна вхідна напруга | 220 В |
Номінальна потужність | 1500 Вт |
Частота | 60 Гц |
Кількість фаз живлення | 1 |
Гарантійний термін | 12 |
Рівень шуму | 20 |
Види індикації | Світлова |
Максимальна робоча температура навколишнього середовища | 50 град. |
Ступінь захисту IP | 20 |
Тип робочої величини | Частота |
Номінальний струм | 6.7 |
Мінімальна робоча температура навколишнього середовища | 0 град. |
Кількість аналогових входів | 2 |
Габаритні розміри | |
Довжина | 168 |
Вага | 1.6 |
Ширина | 75 |
Висота | 176 |
Користувацькі характеристики | |
Номінальна вихідна напруга | 0 – 100 % напруги живлення |
