Вентилятор ВВД No5 з дв. 5,5 кВт 3000 об./хв
9 097 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
ВВД No5 з дв. 5,5 кВт 3000 об./хв, застосування
Радіальний вентилятор високого тиску забезпечує очищення повітря в приміщеннях різного типу (житлового, промислового та ін.). Вентилятор — равлик ВВД No5 однобічного всмоктування забезпечує переміщення газо-повітряних мас у таких системах, як кліматичні, технологічні, санітарні. Допустима кількість пилу в сумішах, що переміщаються — до 0,15 г/м3. Передбачені два режими роботи цього вентилятора — на всмоктування й нагнітання.

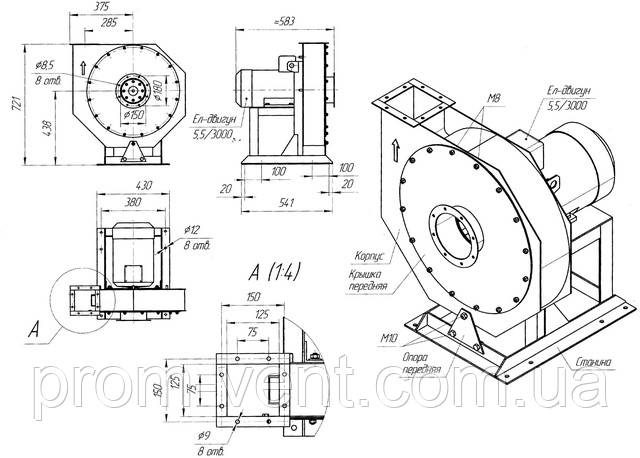

Габаритні розміри
Вимоги до застосування:
- Вентилятор встановлюється в зоні помірного клімату (від - 40 °C до +70 °C);
- Допустима вібрація — не більш ніж 5 мм/с;
- Неможлива наявність у робочому середовищі липких домішок і довгих волокон;
- Максимальне нагрівання сумішей — до 80 °C.
У нашій компанії Ви маєте можливість купити ВВД No5 з дв. 5,5 кВт 3000 об./хв. за оптимальною ціною.
Опис конструкції радіального вентилятора високого тиску
Конструкція вентилятора високого тиску ВВД No5 складається з корпусу (вулиці), вхідного патрубка, робочого колеса, колектора, станини та електродвигуна. Щоб під'єднати пристрій до електромережі, використовують колодку з клемами. Відповідно до ТУ 27-32-2148-77 вентилятор ВВД No5 виготовляється за схемою No1 (робоче колесо розміщене на валу електромотора). ВВД No5 обладнаний відцентровим робочим колесом право- та лівобічного обертання. У робочому колесі розміщено 12 загнутих назад лопаток, які захоплюють суміші, створюючи високий тиск для їхнього переміщення. Односпрямований рух сумішей корпусом забезпечений завдяки спеціальному нахилу лопаток. Запуск вентиляторів ВВД No5 здійснюється за допомогою трифазного асинхронного двигуна серії АІР або вибухозахищеного (АИМ, АИММ, ВР, 3ВР, 4ВР). Крізь приєднаний фланцями вхідний патрубок в агрегат надходять суміші. Завдяки колектору регулюється кількість сумішей, що подається. Спіралеподібний корпус має потовщені стінки та сконструйований із листового матеріалу зварним способом. Вихлопний (вивідний) отвір забезпечує виведення сумішей із вентилятора радіального високого тиску. Станина, на якій встановлюють корпус і електродвигун, являє собою зварну конструкцію. Основа має також монтажні отвори, завдяки яким вентилятор міцно закріплюється за допомогою болтів на поверхні. Вентиляційне встановлення монтується як на фундаменті, так і на віброізоляторах. ВВД ще має старе маркування (аналоги): ВР 154-21, ВР 165-15.1.
Схема положення та поворот корпусу вентилятора
Аеродинамічні характеристики
| Основні | |
|---|---|
| Мінімальна температура навколишнього середовища | -40 град. |
| Максимальна температура навколишнього середовища | 40 град. |
| Максимальна запиленість повітря | 150 мг/куб.м |
| Частота струму | 50 Гц |
| Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
| Вага | 190 кг |
| Споживана потужність | 5.5 кВт |
| Країна виробник | Україна |
| Продуктивність | 150 куб.м/год |
| Гарантійний термін | 12 міс |
| Частота обертання | 3000 об/хв |
| Тип каналу | Круглий |
| Користувацькі характеристики | |
| Максимальний робочий тиск | 5560 |
| Напруга мережі | 380-480 |
| Габаритні розміри | |
| Діаметр робочого колеса | 500 мм |
- Ціна: 9 097 ₴
- Спосіб упаковки: Наша компанія здійснює доставку всією Україною, співпрацюючи з такими перевезеннями, як Нова Пошта, Делівері, Інтайм, Нічний Експрес та інші. Вибирайте будь-який із варіантів, зручний для Вас.
