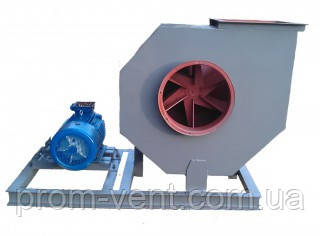

ВЦП 6-45 No 5 з дв. 15 кВт 3000 об./хв
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Призначення та загальна інформація про пилові вентилятори ВЦП 6-45 No5
За допомогою вентилятора серії ВЦП 6-45, корпус якого поворотний спіралеподібний, відбувається переміщення неабразивних невибухо-рятованих газо-повітряних сумішей. Максимальна температура сумішей — не вище ніж 80 °C. Допустима концентрація механічних домішок у робочому просторі не має бути більш ніж 1 кг/м3, наявність липких і волокнистих речовин виключена. Видаляє різні типи стружки та пилу (металевий, деревний) ВЦП 6-45 No5 з дв. 15 кВт 3000 об/хв підходить для спільної роботи з пиловидавальними установками та пневмотранспортним зерновим обладнанням. Виготовлення пилового вентилятора відповідно до ТУ 22-4577-79. Згідно з ГОСТ 5976-73 робоче колесо вентилятори ВЦП 6-45 No5 прикріплене до електродвигуна через клиноремне передавання (схема виконання No5).
Обертання корпусу в пилових вентиляторівправостороннє та лівобічне. У робочому відцентровому колесі діаметром 500 мм розташовано 8 прямих лопаток (радіальних). Вентилятори пилові характеризуються однобічним всмоктуванням сумішей.
Вентилятор ВЦП 6-45 No5 має аналоги: ВЦП 109-47 No5, ВРП 120-45 No5.
Експлуатаційні вимоги
- Ці вентилятори встановлюються в помірному кліматі за температури від -40 °C до +40 °C і тропічного (до +45 °C);
- Максимально допустимий показник вібрації — до 5 мм/с;
- Вентилятор розміщують відповідно до категорій 2 (відкрите повітря, використання навісу) або 1 (встановка у відкритому середовищі, у цьому разі необхідно захистити від атмосферного впливу електродвигун).
Пиловий вентилятор ВЦП 6-45 No5 з дв. 15 кВт 3000 об./хв, матеріали виготовлення
Для виготовлення вентилятора пилового використовується кілька матеріалів: для загальнопромислового виконання застосовується вуглецева сталь, з неіржавкої сталі виробляється агресивно-стійкий варіант вентилятора. Алюмінієві сплави або різнотипні метали використовуються під час виготовлення вибухозахищеного вентилятора пилового відцентрового.
Вентилятори пилові відцентрові ВЦП 6-45, елементи конструкції:
- Робоче колесо (повернення відцентрове);
- Спіральний поворотний корпус;
- Для загальнопромислової конструкції електродвигун серії АІР, для вибухозахищеної — АИМ, АИМ, 4ВР;
- Циліндричний вхідний патрубок;
- Ходова частина (попередньо підшипниковим вузлом);
- Зварна станина.
Купити ВЦП 6-45 No5 із дв. 15 кВт 3000 об./хв у Києві (Україні).
Схема положення та поворот корпусу вентилятора ВЦП 6-45 No5 (з боку всмоктувального отвору)
Аеродинамічні характеристики, вентилятор ВЦП 6-45 No5 з дв. 15 кВт 3000 об/хв
Габаритні розміри, вентилятор ВЦП 6-45 No5 з дв. 15 кВт 3000 об/хв
| Основні | |
|---|---|
| Мінімальна температура навколишнього середовища | 40 град. |
| Ступінь захисту IP | 54 |
| Частота обертання | 3000 об/хв |
| Частота струму | 50 Гц |
| Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
| Країна виробник | Україна |
| Продуктивність | 10800 куб.м/год |
| Гарантійний термін | 12 міс |
| Користувальницькі характеристики | |
| Максимальний робочий тиск | 3980 |
| Максимальна запиленість повітря | 1000000 |
| Напруга мережі | 220/380В |
| Максимальна температура навколишнього середовища | -40 |
| Габаритні розміри | |
| Діаметр робочого колеса | 500 мм |
