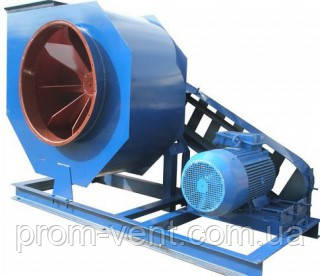

ВРП (ВЦП 5-45) № 8 с дв. 18,5 кВт 1500 об./хв

Вентилятор пиловий ВРП (ВЦП 5-45) No8 схема No5, основні функції

Вентилятор серії ВРП (ВЦП 5-45), корпус якого спіральний комір (повернення правобічне та лівобічне), був спроєктований для того, щоб переміщати запилені газоповітряні суміші. Пиловий вентилятор, що сприяє ефективному видаленню деревного та металевого пилу та стружки, використовується разом із різними пиловидалювальними, пилооочисними, а також зерновими пневмотранспортними установками.

Вимога до застосування

Переміщені вентиляторами пилові газоповітряні суміші не мають містити абразивні та вибухонебезпечні речовини. Наявність у них волокнистих і липких частинок у них також виключена. Гранична температура нагрівання суміші — не більш ніж 80 °C. Максимальна кількість механічних речовин — до 1 кг/м3. У процесі роботи пилових вентиляторів показник вібрації не має перевищувати 5 мм/с. Відповідно до ГОСТ 15150-69 вентилятор пиловий встановлюється в зонах помірного або тропічного клімату. ВРП No8 Сх.5 розміщують під навісом на відкритому просторі (категорія розміщення 2) або у відкритому середовищі з наявністю захисту електродвигуна захищений від атмосферного впливу (категорія розміщення 1). Вентилятор має аналоги: ВЦП 5-45 No 8 або ВРП 100-45 No8.

Можливі типи виготовлення та опису моделі:

• Стандартне виконання виготовляється з вуглецевої сталі;
• Агресивно-стійкий варіант вентилятора виготовлений із неіржавкої сталі;
• Для виготовлення вибуховозахищеного агрегату використовують алюмінієві сплави алюмінію або різнорідні метали.
• Однобічне всмоктування суміші;
• Діаметр робочого відцентрового колеса 800 мм;
• Робоче колесо динамічно збалансоване та містить 8 прямих лопаток;
• Робоче колесо кріпиться до двигуна за допомогою клиноремінного передавання (схема виконання No5).

Конструкція вентилятор ВРП

• Виготовлений із потовщеного листового металу спіральний зварний корпус;
• Циліндричний патрубок, обладнаний фланцем (призначений для регулювання суміші, що надходить до робочого колеса);
• Станина, що використовується як опора для двигуна та равлика (з її допомогою також вентилятор пиловий радіальний закріплюється на фундаменті або віброізоляторах);
• Робоче колесо;
• Електродвигун (загальнопромислове виготовлення вентиляторів укомплектується, зазвичай, двигуном серії АІР, вибухостійким — серії 4ВР, АИМ, АИММ);
• Вузол підшипників (ходову частину).

Схема положення та поворот корпусу вентилятора з боку всмоктувального отвору

Аеродинамічні характеристики

Габаритні розміри
