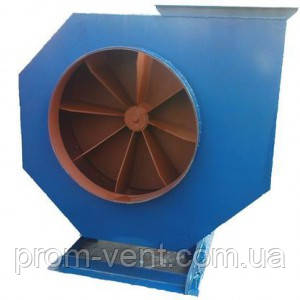

ВРП (ВЦП 5-45) № 8 с дв. 15 кВт 1500 об./хв

Призначення й основні відомості про вентилятори радіальних пилових ВРП (ВЦП 5-45) No8 з дв. 15 кВт 1500 об/хв

Для того, щоб перемістити газові та повітряні суміші, які характеризуються чималою запиленістю, використовуються ВРП (ВЦП 5-45) №8 схема №1. Пиловий вентилятор, здатний функціонувати в середовищі з об'ємними та твердими частинками (пиля, стружкою), застосовується в різноманітних промислових і санітарних системах. За допомогою вентилятора серії ВРП (ВЦП 5-45) з повітряних мас ефективно видаляються деревні та металеві тирси та стружка.

Обладнання, призначене для спільної роботи з пиловими вентиляторами:

• Зернові пневмотранспортні установки;
• Дерево- і металообробні агрегати;
• Інші пилоуловлювальні та пиловидавальні пристрої, що функціонують в умовах підвищеної запиленості.

Вимоги до переміщених сумішей

• Суміш, що переміщається за допомогою ВРП (ВЦП 5-45) №8 с дв. 15 кВт 1500 об/хв, не має нагріватися вище ніж 80 °C;
• Не допустиме перевищення агресивності повітря щодо вуглецевих сталей;
• Не рекомендований вміст частинок липкого та волокнистого характеру;
• Кількість пилу й абразивів (максимальна) — не більш ніж 1 кг/м3.

Характеристики пилових вентиляторів ВРП (ВЦП 5-45) No8 схема No1

• Пилові вентилятори засмоктують суміші в однобічному напрямку;
• У відцентровому робочому колесі вентиляторів пилових розміщено 8 прямих радіальних лопаток;
• Діаметр колеса 800 мм;
• Вентилятори радіальні пилові виробляються за конструктивною схемою No1 (робоче колесо встановлюється на валу електродвигуна);
• ВРП (ВЦП 5-45) №8 схема №1 обладнаний поворотним спіралеподібним корпусом (равликом).

Переваги вентиляторів пилових:

• Вентилятор пиловий ВРП (ВЦП 5-45) має високоякісні функціональні та конструктивні характеристики;
• Конструкція вентилятора пилового надійна та міцна;
• Вентилятор досить простий в експлуатації й обслуговуванні;
• Ефективна робота упродовж тривалого часу;
• Ефективна робота;
• Невисока ціна.

Експлуатаційні умови пилового вентилятора (згідно з ГОСТом 15150-69)

• Агрегат встановлюють у помірному та тропічному кліматі;
• Для помірного типу клімату температура в робочому просторі варіюється від -40 °C +40 °C, у тропічному — до +45 °C;
• Встановлюють вентилятор радіальний пиловий під навісом у відкритому просторі (категорія розміщення 2) і на відкритому повітрі за умови дотримання заходів захисту електромотора від атмосферного впливу (категорія 1);
• Витривалий у процесі роботи вентиляторів показник вібрації не має перевищувати 5 мм/с.

Вентилятор ВРП (ВЦП 5-45 No8) має аналоги: ВЦП 5-45 No 8, ВРП 100-45 No8.

Елементи, з яких складається конструкція ВРП (ВЦП 5-45):

• Зварений корпус (равлик);
• Фланцовий патрубок циліндричної форми, призначений для регулювання суміші, що подається до робочого колеса;
• Робоче колесо з динамічним балансуванням (центробігового обертання);
• Вузол підшипників (хідова частина);
• Електродвигун (трифазний асинхронний): для запуску загальнопромислового типу виконання вентилятори радіального пилового застосовують електродвигун серії АІР, вибухозахищеного — серії 4ВР, АИМ, АИМ;
• Станина (служить для кріплення електродвигуна та равлика, а також усього встановлення на фундаменті або віброізоляторах).

Матеріали, що застосовуються під час виготовлення:

• Вуглецева сталь (загальна промислова конструкція);
• Різноманітні метали або алюмінієві сплави (виповнення вибухозахищене);
• Неіржавка сталь (агресивно-стійке виконання).

Купить ВРП (ВЦП 5-45) №8 с дв. 15 кВт 1500 об./хв у Києві (Україні).

Схема положення та поворот корпусу вентилятора ВРП (ВЦП 5-45) No8 Схема No1 (з боку всмоктувального отвору)

Аеродинамічні характеристики, вентилятор ВРП (ВЦП 5-45) No8 з дв. 15 кВт 1500 об/хв

Габаритні розміри, вентилятор ВРП (ВЦП 5-45) No8 з дв. 15 кВт 1500 об/хв
