ВРП (ВЦП 5-45) № 6,3 Сх.5 с дв. 7,5 кВт 1500 об./хв
32 305 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Призначення ВРП (ВЦП 5-45) No6,3 з дв. 7,5 кВт 1500 об./хв
Вентилятори пилові застосовуються в промислових і санітарних системах для переміщення газо-повітряних сумішей, які містять велику кількість запилених частинок. Крім цього, вентилятор серії ВРП (ВЦП 5-45) здатний працювати в середовищі, що містить об'ємні та тверді частинки абразивів, стружки та пластівців. ВРП (ВЦП 5-45) №6,3 с дв. 7,5 кВт 1500 об./хв призначений для видалення дерев'яного та металевого пилу та стружки. Пиловий вентилятор може спільно працювати з пневмотранспортними зерновими установками та іншими системами та обладнанням, що функціонують за умови високої запиленості.
Основні відомості про вентилятор радіального пилу
- Пилові вентилятори обладнані поворотним зварним корпусом (равлик);
- Всасывание смесей пиловим вентилятором здійснюється в однобічному порядку;
- Діаметр відцентрового робочого колеса, що складається з 8 прямих лопаток, становить 630 мм;
- ВРП №6,3 (ВЦП 5-45) №6,3 виготовлений за конструктивною схемою No5 (робоче колесо з'єднано з електродвигуном за допомогою кліногенної передачі).
Конструктивні характеристики ВРП (ВЦП 5-45) No6,3 схема No5
Залежно від умов експлуатації та характеру змішаних сумішей (агресивних, неагресивних, вибухонебезпечних) конструюється ВРП (ВЦП 5-45) №6,3 схема №5. Для загальнопромислового типу вентилятора використовують вуглецеву сталь. Агресивно-стійкий тип виготовлення виготовляється з неіржавкої сталі. З різнотипних металів або сплавів алюмінію виготовляється вибухозахищений варіант вентилятори радіального пилового.
У конструкцію пилового вентилятора входять такі елементи:
- Фланцовий циліндричний вхідний патрубок (для того, щоб змінити подавання сумішей до робочого колеса використовується проміжок);
- Зварений корпус (равлик);
- Робоче колесо (динамічно збалансоване);
- Вузол підшипників;
- Трифазний асинхронний двигун (для загальнопромислової конструкції серії АІР, для вибухозахищеної — 4 ВР, АИМ, АИММ);
- Зварна станина, призначена для монтажу равлика та двигуна, а також встановлення вентиляторів пилових радіальних на фундаменті або віброізоляторах.
Вентилятор ВРП (ВЦП 5-45 No6,3) має аналоги: ВЦП 5-45 No 6,3, ВРП 100-45 No6,3.
Застосування ВРП (ВЦП 5-45) No6,3, вимоги
- Згідно з ГОСТом 15150-69 вентилятор розміщують у помірному (за температури від -40 °C до +40 °C) і тропічному (не більш ніж +45 °C) кліматі;
- Максимальний показник вібрації вентиляторів — до 5 мм/с;
- Категорії розміщення 2 (під навісом) і 1 (на відкритому повітрі за умови наявності захисту електродвигуна від атмосферного впливу).
- Температура нагрівання суміші (максимальна) — не вище ніж 80 °C;
- Немає волокнистих і липких домішок;
- Допустима кількість пилових частинок — не більш ніж 1 кг/м3.
Купити ВРП (ВЦП 5-45) No6,3 з дв. 7,5 кВт 1500 об./хв у Києві (Україні).
Схема положення та поворот корпусу вентилятора ВРП (ВЦП 5-45) No6,3 Схема No5 (з боку всмоктувального отвору)
Аеродинамічні характеристики, вентилятор ВРП (ВЦП 5-45) No6,3 з дв. 7,5 кВт 1500 об./хв

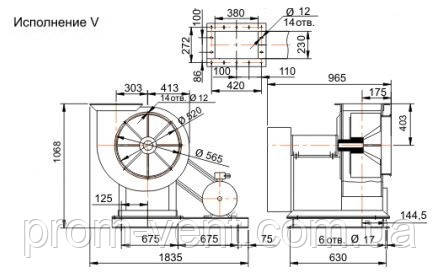

Габаритні розміри, вентилятор ВРП (ВЦП 5-45) No6,3 з дв. 7,5 кВт 1500 об./хв
| Основні | |
|---|---|
| Мінімальна температура навколишнього середовища | 40 град. |
| Ступінь захисту IP | 54 |
| Частота обертання | 1500 об/хв |
| Частота струму | 50 Гц |
| Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
| Вага | 250 кг |
| Країна виробник | Україна |
| Максимальний робочий тиск | 1150 Па |
| Продуктивність | 9000 куб.м/год |
| Гарантійний термін | 12 міс |
| Сумарний рівень звукової потужності | 104 dB(A) |
| Габаритні розміри | |
| Діаметр робочого колеса | 630 мм |
| Користувацькі характеристики | |
| Напруга мережі | 220/380В |
| Максимальна температура навколишнього середовища | -40 |
- Ціна: 32 305 ₴
