ВРП (ВЦП 5-45) № 4 с дв. 7,5 кВт 3000 об./хв

Опис вентилятора радіального пилового

За допомогою ВРП (ВЦП 5-45) №4 с дв. 7,5 кВт 3000 об./хв відбувається ефективне переміщення газо-повітряних сумішей, що містять чималу кількість пилових частинок. Пиловий вентилятор можна використовувати в разі наявності в сумішах абразивних і великих за об'ємом частинок (стружки). Вентилятор серії ВРП (ВЦП 5-45) широко потрібний у системах виробничого та санітарного типу. Вентилятор радіальний пиловий застосовують спільно з пилооочисним і пиловидалювальним обладнанням, агрегатами для усунення металевого та деревного пилу та стружки. Вентилятори пилові працюють, зокрема з пневмотранспортними установками, які транспортують зерно, а також з іншими системами, у яких міститься велика кількість механічних і пилових частинок.

ВРП (ВЦП 5-45) №4 с дв. 7,5 кВт 3000 об/хв, коротка довідка

• смоктування суміші одностороннє;
• Робоче відцентрове колесо вентилятора пилового має 8 прямих лопаток, номінальний діаметр яких становить 400 мм;
• Для ВРП (ВЦП 5-45) характерно 1 конструктивне вироблення (робоче колесо монтується на валу двигуна);
• Пилові вентилятори обладнані равликом (поворотним корпусом);
• Конструкція ВРП (ВЦП 5-45) №4 схема №1 вирізняється міцністю.

Умови застосування пилових вентиляторів

• Клімат, у яких встановлюють вентилятор, помірний або тропічний;
• У помірному кліматичному поясі температура простору коливається від  -40 °C до +40 °C, у тропічному — до +45 °C;
• Монтаж вентиляційного встановлення в категоріях 1 (захист електродвигуна від атмосферних опадів) і 2 (відкритий простір — під навісом, кузовом тощо);
• Максимальний показник вібрації — не більш ніж 5 мм/с.

Вимоги до суміші, що переміщається

• Максимальне нагрівання сумішей не має перевищувати 80 °C;
• Довгоколірні та липкі домішки виключені;
• Гранична кількість абразивних і пилових увімкнень — до 1 кг/м3.

Вентилятор ВРП No4 (ЦЦП 5-45 No4) має аналоги: ВЦП 5-45 No4, ВРП 100-45 No4.

Конструктивні характеристики ВРП (ВЦП 5-45) No4

Матеріали виготовлення конструкції вентиляторів цієї моделі відповідають із призначення й типу виконання. Залежно від використовуваних матеріалів розрізняють три типи вироблення: загальнопромислове (з вуглецевих сталей), вибухозахищене (з сплавів алюмінію або змішаних металів) і агресивно-стійке (з неіржавкої сталі).

До базових елементів конструкції відносять такі:

• Зварювальний равлик (корпус);
• Вхідний патрубок (циліндричний), за допомогою якого можна регулювати подавання суміші;
• Динамічно відбалансоване робоче відцентрове колесо (складається зі стопи та 8 лопаток);
• Вузол підшипників;
• Трифазний електродвигун (загально промислова конструкція обладнується двигуном марки АІР, вибухозахищена — 4 ВР, АИМ, АИММ);
• Зварну станину (використовується як опора для двигуна та равлика, а також для встановлення вентиляторів на фундаменті або віброізоляторі).

Купить ВРП (ВЦП 5-45) №4 с дв. 7,5 кВт 3000 об./хв у Києві (Україні).

Схема положення та поворот корпусу вентилятора ВРП (ВЦП 5-45) No4 (з боку всмоктувального отвору)

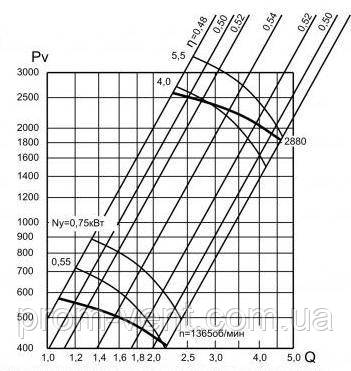

Аеродинамічні характеристики, вентилятор ВРП (ВЦП 5-45) No4 з дв. 0,75 кВт 1500 об./хв

Габаритні розміри, вентилятор ВРП (ВЦП 5-45) No4 з дв. 7,5 кВт 3000 об./хв
