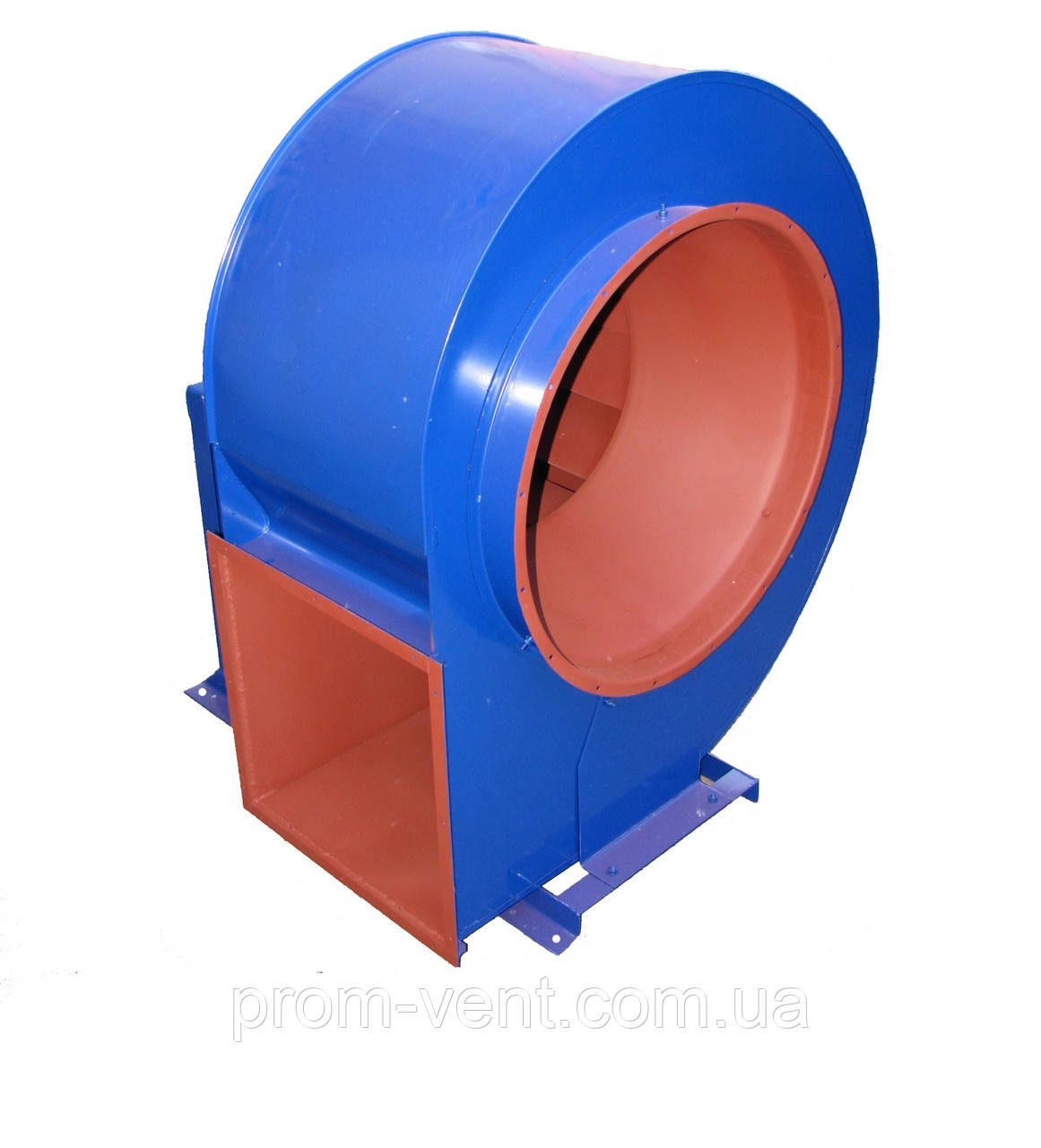

Відцентровий вентилятор ВЦ 14-46 No5 з дв. 22 кВт 1500 об./хв

Основні напрями ВЦ 14-46 No5 з дв. 22 кВт 1500 об./хв.

Вентилятор радіальний середнього тиску,  Провітрювання, охолодження, опалення повітря, а також для інших промислових потреб, характеризується однобічним всмоктувальним ефектом і конструктивною схемою No1 (запобігає розміщення робочого колеса на валу двигуна).

Вентилятор — равлик ВЦ 14-46 No5 застосовується для фільтрації, очищення та провітрювання приміщень виробничого або складського типу. У переміщених потоках повітря й газо-повітряних сумішах наявність пилу не має бути більш ніж 0,1 г/м3. Вміст липких, твердих і волокнистих частинок унеможливлюється.

ВЦ 14-46 No5 працює за температури від -40 °C до +70 °C, допустиме нагрівання середовища, що переміщається, до +80 °C.  Згідно з ГОСТом 15150, відцентровий вентилятор може монтуватися в зонах із тропічним і помірним кліматом.

Купити ВЦ 14-46 No5 із дв. 22 кВт 1500 об./хв. з доставкою в Україні пропонує наш інтернет-магазин. Усі деталі уточнюйте в менеджерів.

ВЦ 14-46 ще має старе маркування (аналоги): ВР – 287 – 46.1,  ВР 320 – 46, ВР 300 – 46, ВР 300 – 45, ВР 289 – 46, ВР 15 – 45.

Конструкція ВЦ 14-46 No5

• ВЦ 14-46 No5 з дв. 18,5 кВт 1500 об./хв. має спіральний поворотний корпус, виготовлений на вибір замовника з різних матеріалів (вуглецевої або неіржавкої сталі, алюмінієвих сплавів або змішаних металів). Корпус може змінювати свій кут на 45o, 90o, 135o, 180o, 225o, 270o і 315o, що робить простіше монтування як самого вентилятора, так і підведених до нього повітроводів;
• Робоче колесо, що складається з переднього та заднього дисків, має 32 загнутих у зворотний бік лопаток;
• Колектор конічної форми, закріплений на вхідний патрубці, підводить повітря до робочого колеса;
• В основі зварної станини розташований отвір, що дає змогу монтувати вентилятор на віброізолятори або фундамент. На металевій станині встановлюються двигун і кожух;
• Вентилятор ВЦ 14-46 No5 обладнаний, зазвичай, асинхронним загальнопромисловим електромотором із короткозамкнутим ротором серії АІР, що входить до базової комплектації.

Купити вентилятор середнього тиску ВЦ 14-46 No5 з дв. 22 кВт 1500 об./хв. в Киеве (Украине)

Схема положення та поворот корпусу вентилятора ВЦ 14-46 №5 (з боку всмоктувального отвору)

Аеродинамічні характеристики, вентилятор ВЦ 14-46 No5 з дв. 22 кВт 1500 об./хв.

Габаритні розміри, вентилятор ВЦ 14-46 No5 з дв. 22 кВт 1500 об./хв.
