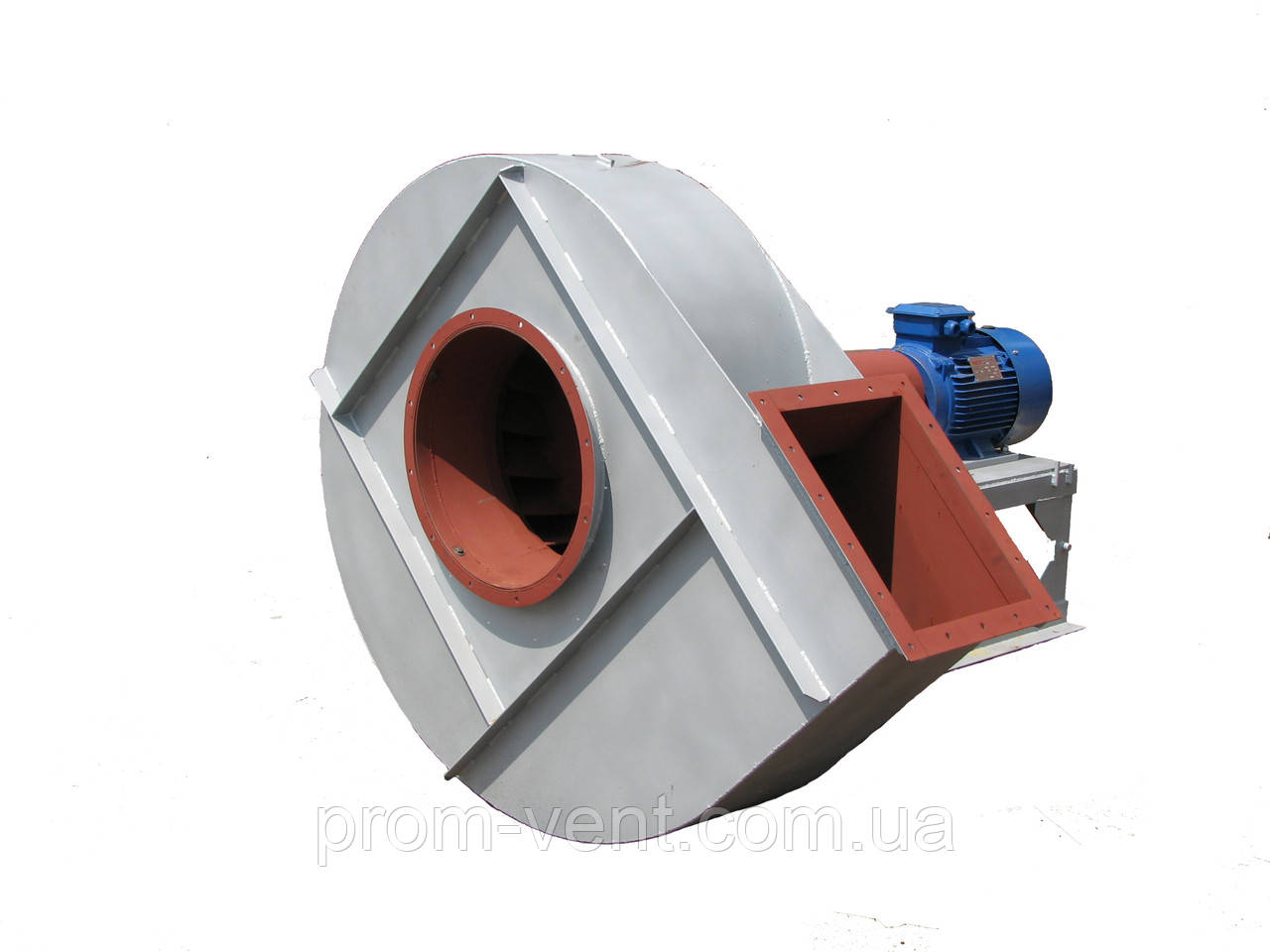

Дымосос ДН-9 с дв. 22 кВт/1500 об.мін Схема No1

  • В наявності

Ціну уточнюйте

Замовлення тільки за телефоном

+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели
повернення товару протягом 14 днів за домовленістю
Дымосос ДН-9 с дв. 22 кВт/1500 об.мін Схема No1
Дымосос ДН-9 с дв. 22 кВт/1500 об.мін Схема No1В наявності
Ціну уточнюйте
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели

Опис

Експлуатація й основні характеристики димососа

Вентилятор тюддутєвої ДН правого або лівого обертання з однобічним всмоктуванням ДН-9 з дв. 22 кВт 1500 об/хв призначений для відведення газових і димових сумішей із топок котлів різних типів (водогейних, парових, газо-мазутних).

Дымосос ДН-9 пропускає через себе газо- та димоповітряні суміші з максимальним нагріванням +200 °C і запиленістю не більш ніж 2 г/м3.

Згідно з ГОСТом 15150-69 димосос серії ДН-9 із дв. 22 кВт монтується у 2-й категорії розміщення в помірному та тропічному кліматичних поясах (закриті приміщення, відкритий простір під навісом).

Відцентровий тягіддутовий вентилятор складається з таких елементів:

  • Спіралеподібного корпусу (вулиці);
  • Робочого колеса;
  • Електродвигуна;
  • Осьового напрямного апарату;
  • Вхідний патрубка (колектор).

Корпус димососа складається з круглого та прямокутного вхідного отвору з фальцями, на який кріпиться колектор.

Робоче колесо має 16 лопатей, вивернутих у зворотний бік.

Дмосос запускає за допомогою трифазного асинхронного двигуна загальнопромислового або вибухозахищеного типу залежно від виконання ДН-9 з дв. 22 кВт 1500 об./хв.

Змінюючи кути перерізу напрямного апарату, можна регулювати потоки газо-повітряних сумішей і змінювати аеродинамічні характеристики.

На зварну чавунну станину кріпляться основні елементи димососа.



Купить ДН-9 с дв. 22 кВт 1500 об./хв у Києві (Україні).

Завод, на якому виготовлений і зібраний димосос ДН-9 з дв. 22 кВт 1500 об/хв дає гарантію на балансування робочого колеса й електродвигун терміном 1 рік.



Аеродинамічні характеристики, димос ДН-9 з дв. 22 кВт 1500 об./хв Схема No1

Габаритні розміри, димосос ДН-9 із дв. 22 кВт 1500 об./хв Схема No1



Характеристики

Основні
Мінімальна температура навколишнього середовища-40 град.
Максимальна температура навколишнього середовища40 град.
Максимальна запиленість повітря200 мг/куб.м
Частота струму 50 Гц
Тип димососу за принципом роботиВентиляторний
Тип відцентрового вентиляторного димотягаОдностороннього всмоктування
Країна виробникУкраїна
Максимальна температура димових газів 200 град.
Тип вентиляторного димососаВідцентровий
Гарантійний термін 12 міс
Напруга мережі 380~400 В
Частота обертання1500 об/хв
Коефіцієнт корисної дії 54 %
