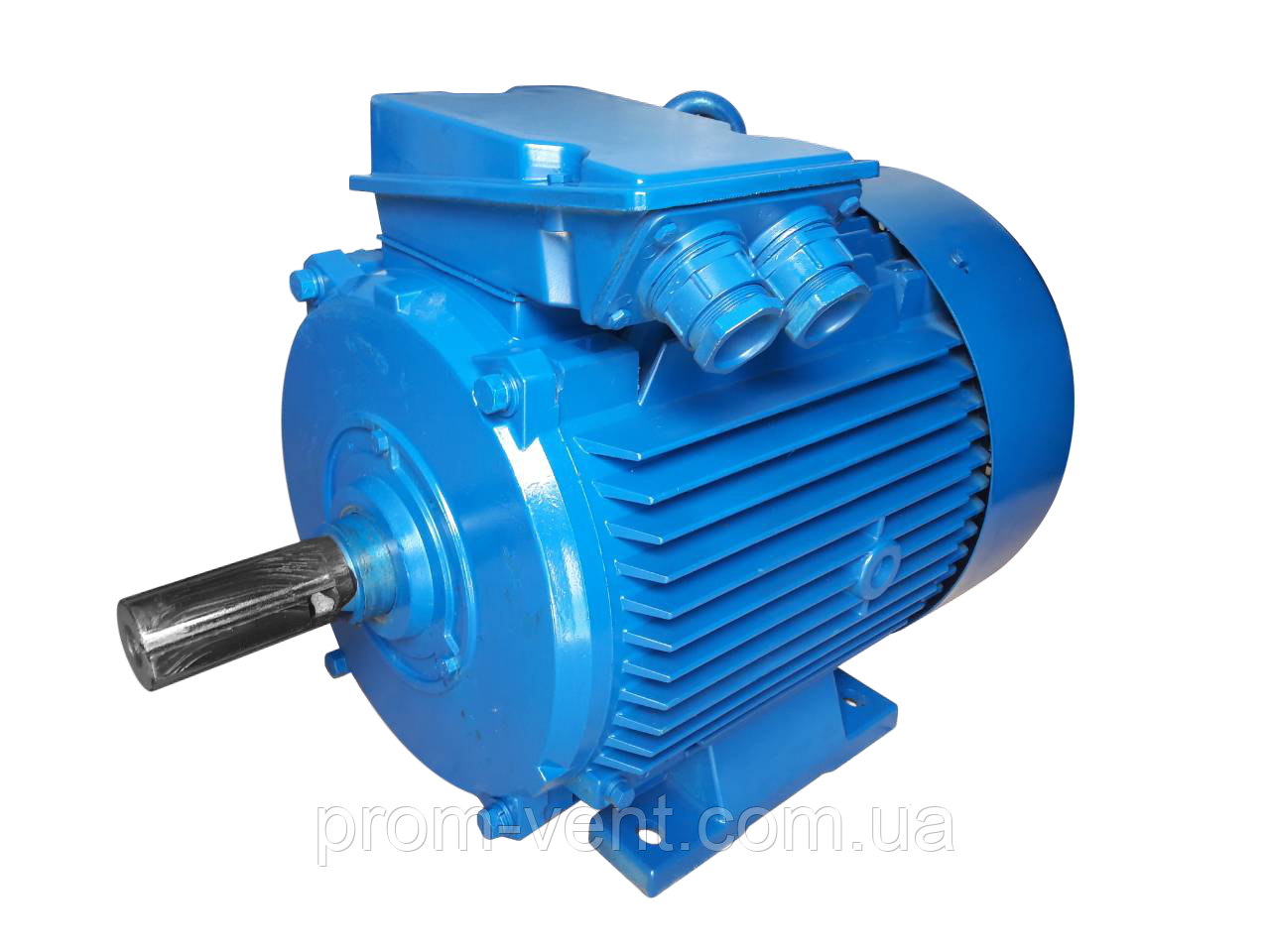

Електродвигун 90 кВт АІР315S8/АІР 315 S8/750 об.хв
195 910 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Застосування й опис асинхронного трифазного двигуна 90 кВт АІР315S8 750 об. хв
Електродвигун АІР 315 S8 90 кВт 750 об.мін, що використовується для комплектації електроприводів насосів, промислових вентиляторів, верстатів, компресорів у металооброблювальній та деревообробній сфері, виготовлений за ГОСТ 2479-79.
Технічні характеристики електродвигуна 90 кВт 750 об. хв
- Корпус загальнопромислового асинхронного трифазного двигуна зроблений із чавуну;
- Електродвигун виробляється згідно з ГОСТ 2479-79;
- Показник ККД під час роботи трехфазного двигуна серії АІР досягає 93,8%;
- Діаметр вала, яким обладнаний трифазний асинхронний мотор, 90 мм;
- В електродвигуні розміщений короткозамкнутий ротор;
- Кліматичне виконання електродвигуна 380 В відповідає ГОСТ 15150-69 (призначений для помірного кліматичного пояса);
- Мережа змінного струму, у якій працює електродвигун, характеризується частотою 50 Гц і з напругою 380/660 В;
- Режим роботи S1 (подрібна робота у разі стабільного навантаження);
- Завдяки вбудованим підшипникам знижений шум;
- Клас захисту електромотора IP 55 (дія пилу та вологи не впливає на працездатність);
- Ізоляція обвиток статора F;
- Двигун асинхронний нагрівається до +150 °C.
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 — лапи електродвигуна дають можливість закріпити його паралельно до площини;
- IM 2081 — електродвигун на лапах і з фланцем фіксується паралельно або перпендикулярно;
- IM 3081 — за допомогою фланця двигун монтують у перпендикулярному положенні.
АІР315S8 IM 1081 (лапа) — приєднувальні розміри двигуна
Приєднувальні розміри | |||||||||||
D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
90 | 14 | 25 | 1318 | 170 | 650 | 28 | 315 | 870 | 660 | 550 | 600 |
АІР 315 S8 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка-трикутник
Схема зірка
У разі під'єднання двигуна через схему зірка до мережі 660 В забезпечений плавний пуск і максимальний ККД.
Схема зірка — трикутник
Під час під'єднання електродвигуна трифазного до мережі 380 В спочатку використовується схема зірка. Після того, як необхідна кількість обертів є, обмотки в автоматичному порядку переходять на трикутник.
До Вашої уваги пропонується весь асортимент електродвигунів серії АІР. Купити електродвигун 90 кВт 750 об. хв в Україні з доставкою, а також отримати детальнішу інформацію Ви зможете в наших менеджерів.
Додаткові характеристики | |
---|---|
Мінімальна температура навколишнього середовища | -20 град. |
Електромагнітне гальмо | Ні |
Максимальна температура навколишнього середовища | 50 град. |
Вбудований температурний захист | Так |
Основні | |
Ступінь захисту IP | 55 |
Напруга | 0.38 кВ |
Колір корпусу | Синій |
Коефіцієнт потужності | 0.82 |
Спосіб монтажу | На лапах |
Захисний кожух | Так |
ККД, не менше | 93.8 % |
Країна виробник | Україна |
Система охолодження двигуна | Повітряна |
Режими роботи | Тривалий |
Тип двигуна | Асинхронні |
Потужність | 90 кВт |
Частота обертання | 750 об/хв |
Кількість швидкостей роботи | 1 |
Відношення максимального моменту до номінального моменту | 2 |
Тип ротора | Короткозамкнений |
Вага | 880 кг |
Кількість фаз | 3 |
Матеріал корпусу | Чавун |
Номінальний струм | 178 А |
Кількість полюсів | 8 шт. |
Габаритні розміри | |
Діаметр | 660 мм |
Діаметр вала | 90 мм |
Користувацькі характеристики | |
Довжина | 1220 |
Висота | 845 |
- Ціна: 195 910 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку
