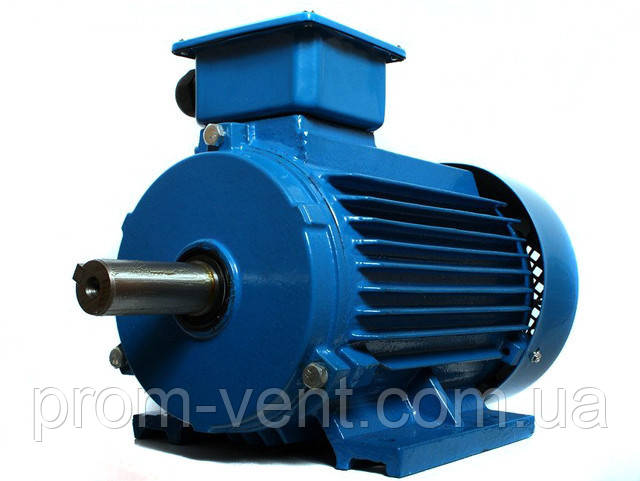

Двигун 18,5 кВт АИР200М8 \ АЇР 200 М8 \ 750 об.хв

47 269

  • В наявності
Двигун 18,5 кВт АИР200М8 \ АЇР 200 М8 \ 750 об.хв
Двигун 18,5 кВт АИР200М8 \ АЇР 200 М8 \ 750 об.хвВ наявності
47 269
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели
+380 (97) 755-35-52
Промышленные вентиляторы
  • +380 (97) 755-35-52
    ВЕНТС
  • +380 (93) 619-99-76
    Система аспирации-циклон
  • +380 (97) 755-31-23
    Электродвигатели
повернення товару протягом 14 днів за домовленістю

Характеристики асинхронного двигуна АИР200М8 18,5 кВт 750 об.хв

Електродвигуни 18,5 кВт АЇР 200 М8 750 об.хв, який відноситься до серії загальнопромислових асинхронних трьохфазних двигунів, проводиться за ГОСТ 2479-79. Ротор трифазного двигуна серії АИР короткозамкнений. Діаметр валу, яким обладнують електродвигуна 18 5 кВт 750 об.хв АЇР 200М8, становить 60 мм. Режим роботи, який вважається найбільш оптимальним для електродвигуна, S1 (постійні навантаження при безперервній роботі). Для трифазного асинхронного двигуна, що є одним з основних елементів під час комплектації промислових вентиляторів, насосів, компресорів, верстатів та інших механізмів, характерна підвищена стійкість до пилу і вологи (клас захисту IP 55). Клас ізоляції обмоток статора в електромоторі F. Максимальна температура нагріву двигуна АЇР 200 М8, показник ККД якого складає 90%, не повинна перевищувати +150°С. Двигун змінного струму відповідно до ГОСТ 15150-69 встановлюють у помірному кліматі. При виготовленні корпусу електродвигунів 380 В використаний чавун.

Можливі виконання загальнопромислового асинхронного двигуна:

  • IM 1081 - двигун АИР 200 М8 монтують за допомогою лап;
  • IM 2081 - комбіноване виконання електродвигуна (наявність лап і фланця);
  • IM 3081 - двигун встановлюється за допомогою фланця.

АИР200М8 IM 1081 (лапа) - приєднувальні розміри двигуна

Приєднувальні розміри
D 1 H 1 B 1 L 30 L 1 D 30 D 10 H H31 D 24 D 25 D 20
60 11 18 810 140 420 19 200 505 450 350 400

АЇР 200М8 IM 2081 (фланець лапа) - приєднувальні розміри двигуна



Схема підключення зірка-трикутник

Схема зірка

Підключення асинхронного двигуна до мережі 660 В даний тип підключення характеризується плавним пуском і максимальним ККД під час роботи.

Схема зірка-трикутник

Після того, як потрібне число обертів досягнуто при підключенні двигуна до мережі 380 В за схемою зірка, його обмотки переключаються на схему трикутник.

На нашому сайті Ви можете ознайомитися з усім асортиментом електродвигунів, а також купити АИР200М8 18.5 кВт 750 об.хв в Україні по самій вигідною ціною.

Характеристики
Габаритні розміри
Висота505 мм
Діаметр450 мм
Діаметр вала60 мм
Основні
Ступінь захисту IP55
Напруга0.38 кВ
Колір корпусуСиній
Коефіцієнт потужності0.76
Спосіб монтажуНа лапах
Захисний кожухТак
ККД, не менше90 %
Країна виробникУкраїна
Система охолодження двигунаПовітряна
Потужність18.5 кВт
Тип двигунаАсинхронні
Режими роботиТривалий
Частота обертання750 об/хв
Кількість швидкостей роботи1
Відношення максимального моменту до номінального моменту2
Тип ротораКороткозамкнений
Вага210 кг
Кількість фаз3
Матеріал корпусуЧавун
Номінальний струм41.1 А
Кількість полюсів8 шт.
Додаткові характеристики
Електромагнітне гальмоНі
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Вбудований температурний захистТак
Користувацькі характеристики
Довжина780
Інформація для замовлення
  • Ціна: 47 269
  • Спосіб упаковки: Спосіб упакування: Картонна коробка пінопласт. При доставки перевізником Нова Пошта, Інтайм, і інші, електродвигун додатково упаковують в стрейч плівку
