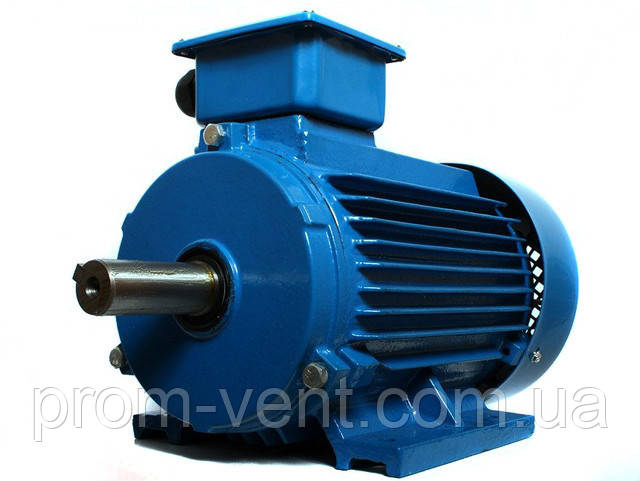

Електродвигун 11 кВт АІР160М8/АІР 160 М8/750 об.хв
- В наявності
28 827 ₴
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Опис
Асинхронний трифазний двигун 11 кВт АІР160М8 750 об. хв
Трифазний асинхронний мотор змінного струму, показник ККД якого досягає 87,5%, призначений для роботи в мережі частотою 50 Гц і напругою 380/660 В. В асинхронному загальнопромисловому трифазному двигуні, укомплектованому в чавунний корпус, розміщений короткозамкнутний ротор. Електродвигун 11 кВт АІР160М8 750 об. хв із кліматичним виготовленням ПЗ (зони помірного клімату), є незамінним елементом під час комплектації компресорів, насосів, верстатів, промислових вентиляторів та інших установок. Діаметр вала електродвигуна дорівнює 42 мм. Завдяки спеціальним підшипникам в електродвигуні 380 В знижений рівень шуму під час роботи. Стійкість трифазного двигуна серії АІР до пилу та вологи забезпечена завдяки класу захисту IP 55. Ізоляція обмоток у двигуні АІР160М8 F.
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 — для встановлення двигуна передбачені лапи;
- IM 2081 — електродвигун монтують за допомогою лап і фланця;
- IM 3081 — асинхронний електродвигун встановлюють за допомогою фланця.
АІР 160 М8 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 48 | 9 | 14 | 715 | 110 | 330 | 15 | 160 | 435 | 350 | 250 | 300 |
АІР 160 М8 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка-трикутник
Схема зірка
Спочатку під'єднання обмоток електродвигуна за схемою зірка передбачає його роботу від мережі 660 В.
Схема трикутник
Під час приєднання двигуна асинхронного до мережі 380 В (разом 660 В), застосовують конденсатор.
У нашій компанії Ви можете купити електродвигун 380 В (11 кВт 750 об. хв) в Україні, а також ознайомитися з усім асортиментом електродвигунів, розміщеним на сайті.
Характеристики
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.75 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 87.5 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Потужність | 11 кВт |
| Тип двигуна | Асинхронні |
| Режими роботи | Тривалий |
| Частота обертання | 750 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2 |
| Тип ротора | Короткозамкнений |
| Вага | 150 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 25.5 А |
| Кількість полюсів | 8 шт. |
| Габаритні розміри | |
| Висота | 420 мм |
| Діаметр | 350 мм |
| Діаметр вала | 42 мм |
| Довжина | 660 мм |
Інформація для замовлення
- Ціна: 28 827 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку
