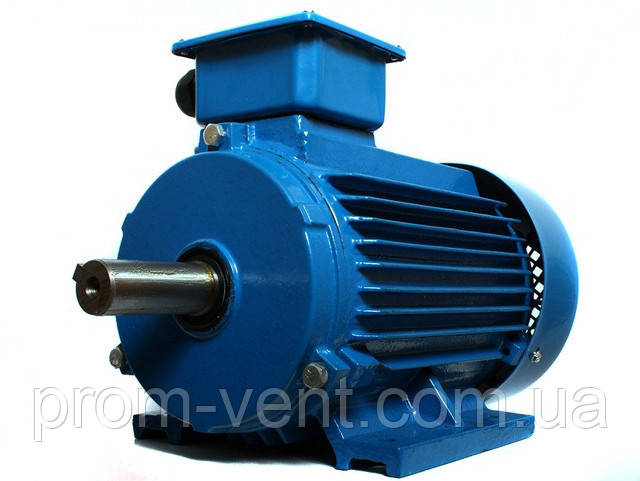

Електродвигун асинхронний АИР90LВ8 1,1 кВт 750 об.хв
За допомогою трифазного асинхронного двигуна з діаметром валу 24 мм укомплектовуються електроприводи промислових вентиляторах, компресорах, насосах, верстатах та інших механізмах. Ротор, яким обладнаний електродвигун 380 В, короткозамкнений. Матеріал корпусу асинхронного загальнопромислового трифазного двигуна чавун, пофарбований у синій колір. Виготовлений електродвигун АИР 90 LВ8 1,1 кВт 750 об. хв по ГОСТ 2479-79. Самим прийнятним варіантом для роботи електродвигуна є режим S1 (експлуатація електромотора без частих зупинок і з постійним навантаженням). Обмотки трифазному двигуні серії АИР виготовлені з мідного дроту. Клас ізоляції обмоток двигуна АЇР 90 LВ8 - F. Кліматичне виконання відповідає ГОСТ 15150-69 (розрахований на застосування в помірному типі клімату). Електродвигун асинхронний не піддається впливу пилу і вологи (клас захисту IP 55). Допустимий нагріву не вище +150°С.
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 - установка двигуна АЇР 90 LВ8 за допомогою лап;
- IM 2081 - двигун монтується за допомогою лап і фланця;
- IM 3081 - двигун фіксується за допомогою фланця.
АЇР 90 LВ8 IM 1081 (лапа) - приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 24 | 7 | 8 | 380 | 50 | 185 | 10 | 90 | 245 | 250 | 180 | 215 |
АЇР 90 LВ8 IM 2081 (фланець лапа) - приєднувальні розміри двигуна
Схема підключення зірка-трикутник
Схема зірка
За приєднання трифазного двигуна до мережі 380 В забезпечується найвищий показник ККД.
Схема трикутник
Дана схема застосовується у разі підключення електродвигуна до мережі 220 В (замість 380 В). При цьому в обов'язковому порядку використовується конденсатор.
Перезвоните нам, чтобы купить электродвигатель 1,1 кВт 750 об. мин в Украине по низкой цене.
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.69 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 72 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Потужність | 1.1 кВт |
| Тип двигуна | Асинхронні |
| Режими роботи | Тривалий |
| Частота обертання | 750 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2 |
| Тип ротора | Короткозамкнений |
| Вага | 28 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 3.36 А |
| Кількість полюсів | 8 шт. |
| Габаритні розміри | |
| Висота | 250 мм |
| Діаметр | 250 мм |
| Діаметр вала | 24 мм |
| Довжина | 360 мм |
