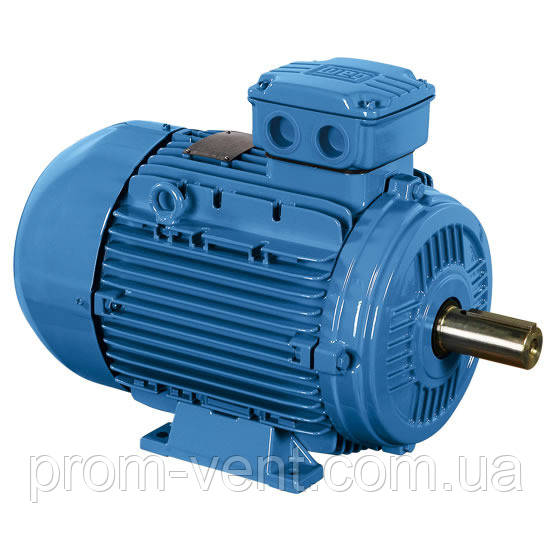

Асинхронний трифазний електродвигун 132 кВт АІР315М6 1000 об.мін, застосування й характеристики
Трифазний асинхронний мотор використовується в багатьох сферах промисловості для комплектації різних пристроїв (наприклад, у насосах, компресорах, вентиляторах). Електродвигун 132 кВт АІР315М6 1000 об. хв, призначений для режиму роботи S1, обладнаний короткозамкнутим ротором. Працює електродвигун в мережі змінного струму з напругою 380/660 В і частотою 50 Гц. Виготовлений за ГОСТ 2479-79, трифазний двигун серії АІР укомплектований у чавунний корпус. Діаметр вала 90 мм. Обмотка електродвигуна 660 В медная. ККД під час роботи двигун змінного струму досягає 94,2%. В загальнопромисловий асинхронний трифазний двигун вмонтовані підшипники для зниження рівня шуму. Клас захисту двигуна IP 55 (стійкість до пилу та вологи). Клас ізоляції обвиток статора F, максимальна температура нагрівання не має перевищувати +150 °C.
Встановлюється електродвигун АІР315М6 згідно з ГОСТом 15150-69 у районах із помірним типом клімату.
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 - паралельний монтаж двигуна на лапах;
- IM 2081 - двигун на лапах і з фланцем кріпиться до поверхні паралельно або перпендикулярно;
- IM 3081 — електродвигун із фланцем встановлюють у перпендикулярному положенні.
АІР315M6 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 90 | 14 | 25 | 1325 | 170 | 650 | 28 | 315 | 870 | 660 | 550 | 600 |
АІР 315 M6 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема зірка
Під час з'єднання обмоток у зірці електродвигун під'єднується до мережі 660 В.
Схема зірка-трикутник
Якщо двигун працює в мережі 380 В, спочатку застосовується схема зірка, а у разі досягнення необхідного числа обертів обмотування електромотора перемикаються на схему трикутник.
У нас Ви можете купити електродвигун 660 В (132 кВт 1000 об. хв) в Україні дешево та якнайшвидше.
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.66 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.87 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 94.2 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Зовнішній обдув |
| Режими роботи | Тривалий |
| Тип двигуна | Асинхронні |
| Потужність | 132 кВт |
| Частота обертання | 1000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2 |
| Тип ротора | Короткозамкнений |
| Вага | 1050 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 245 А |
| Кількість полюсів | 2 шт. |
| Габаритні розміри | |
| Діаметр | 660 мм |
| Діаметр вала | 90 мм |
| Користувацькі характеристики | |
| Довжина | 1325 |
| Висота | 845 |
