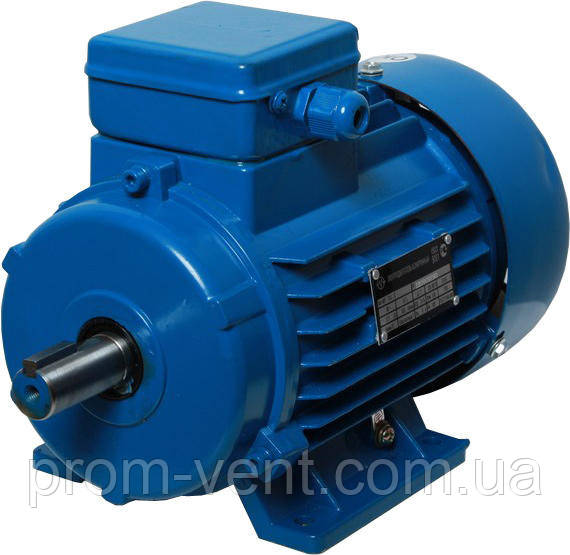

Електродвигун 45 кВт АІР250S6/АІР 250 S6/ 1000 об.хв
79 243 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Застосування асинхронного двигуна 45 кВт АІР250S6 1000 об. хв
За допомогою електродвигуна 45 кВт АІР250S6 1000 об. хв комплектують електроприводи різних механізмів (наприклад, насосів, компресорів, верстатів, промислових вентиляторів). Загальнопромисловий асинхронний трифазний двигун, до якого належить трифазний двигун серії АІР, застосовують у багатьох галузях (по метало- та деревообробленні, сільськогосподарській).
Трифазний двигун, опис
Корпус у трифазному асинхронному моторі, який виробляється за ГОСТ 2479-79, зроблений із чавуну та пофарбований у синій колір. ККД електродвигуна досягає 92,5%. Діаметр вала електродвигуна 660 В 70 мм. Ротор в електродвигуні АІР250S6 короткозамкнутий. Призначений для роботи в мережі частотою 50 Гц і з напругою 380/660 В, асинхронний двигун встановлюють у помірному кліматичному поясі (ГОСТ 15150-69).
Електродвигун трифазний характеризується підвищеним захистом від вологи та пилу (клас захисту IP 55).Степінь ізоляції обмоток статора "F" (допустимий нагрів не має перевищувати +150 °C).
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 – електродвигун АІР250S6 за допомогою лап монтується паралельно;
IM 2081 — двигун на лапах і з фланцем кріпиться паралельно або перпендикулярно;
IM 3081 — кріплення двигуна на поверхні в перпендикулярному положенні здійснюється за допомогою фланця.
АІР 250 S6 IM 1081 (лапа) — приєднувальні розміри двигуна
Приєднувальні розміри | |||||||||||
D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
75 | 12 | 20 | 981 | 140 | 510 | 24 | 250 | 635 | 550 | 450 | 500 |
АІР 250 S6 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Під'єднання двигуна до мережі 660 В забезпечує максимальний ККД.
Схема "зірка - трикутник"
Схому "зірка - трикутник" застосовують тоді, коли треба під'єднати двигун до мережі 380 В. Після того, як необхідна кількість обертів досягнуто (після пуску за схемою "зірка”), обмотки перемикаються на "трикутник".
Щоб купити електродвигун 660 В (45 кВт 1000 об.мін) в Україні, зв'язково з нами. На сайті розміщена вся контактна інформація.
Габаритні розміри | |
---|---|
Висота | 615 мм |
Діаметр | 550 мм |
Діаметр вала | 70 мм |
Основні | |
Ступінь захисту IP | 55 |
Напруга | 0.66 кВ |
Колір корпусу | Синій |
Коефіцієнт потужності | 0.86 |
Спосіб монтажу | На лапах |
Захисний кожух | Так |
ККД, не менше | 92.5 % |
Країна виробник | Україна |
Система охолодження двигуна | Зовнішній обдув |
Потужність | 45 кВт |
Тип двигуна | Асинхронні |
Режими роботи | Тривалий |
Частота обертання | 1000 об/хв |
Кількість швидкостей роботи | 1 |
Відношення максимального моменту до номінального моменту | 2 |
Тип ротора | Короткозамкнений |
Вага | 465 кг |
Кількість фаз | 3 |
Матеріал корпусу | Чавун |
Номінальний струм | 86 А |
Кількість полюсів | 2 шт. |
Додаткові характеристики | |
Електромагнітне гальмо | Ні |
Мінімальна температура навколишнього середовища | -20 град. |
Максимальна температура навколишнього середовища | 50 град. |
Вбудований температурний захист | Так |
Користувацькі характеристики | |
Довжина | 845 |
- Ціна: 79 243 ₴
- Спосіб упаковки: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
