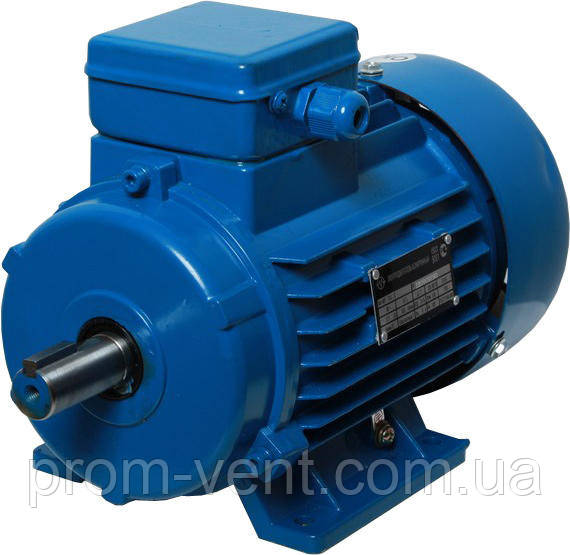

Електродвигун 2,2 кВт АІР100L6/АІР 100 L6/1000 об.хв
7 162 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Призначення й опис електродвигуна трифазного двигуна серії АІР
Загальнопромисловий асинхронний трифазний двигун використовують у багатьох сферах ( сільськогосподарської, промислової). За допомогою електродвигуна 380 В, обладнаного короткозамкнутим ротором, комплектуються електроприводи насосів, вентиляційних установок, компресорів. ККД електродвигуна, виготовленого за ГОСТом 2479-79, досягає 79,0%.
Найоптимальніший режим роботи трифазного асинхронного мотора S1 (тривале функціонування з безперервним навантаженням). Діаметр вала становить 28 мм. Клас ізоляції обвиток статора трифазного двигуна серії АІР "F" (максимальне нагрівання не вище ніж +150 °C). Клас захисту IP 55.
Чавун, пофарбований у синій колір, є матеріалом виготовлення корпусу електромотора. Обмотки в електродвигуни 2,2 кВт АІР100L6 1000 об. хв з міді, пролаковані.
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — електродвигун на лапах монтують паралельно до поверхні;
IM 2081 — монтаж двигуна АІР100L6 на лапах і з фланцям паралельний або перпендикулярний;
IM 3081 — завдяки цьому виробленню (двигун із фланцем) забезпечується його перпендикулярне встановлення.
АІР 100 L6 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 28 | 7 | 8 | 430 | 60 | 215 | 12 | 100 | 275 | 250 | 180 | 215 |
АІР 100 L6 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Під'єднання до мережі 380 В (обмотки в електродвигуні спочатку під'єднані за схемою "зірка".
Схема "трикутник"
Використовується в разі потреби під'єднання електромережі до мережі 220 В (разом 380 В). Під'єднання виробляють за допомогою конденсатора.
Зв'язатися зі співробітниками нашої компанії, щоб купити електродвигун 380 В (2,2 кВт 1000 об.мін) в Україні за найвигіднішою ціною.
| Габаритні розміри | |
|---|---|
| Висота | 270 мм |
| Діаметр | 250 мм |
| Діаметр вала | 28 мм |
| Довжина | 385 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 В |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.76 |
| Захисний кожух | Так |
| Країна виробник | Україна |
| Потужність | 2.2 кВт |
| Режими роботи | Тривалий |
| Частота обертання | 1000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.1 |
| Тип ротора | Короткозамкнений |
| Вага | 33.5 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 5.6 А |
| Кількість полюсів | 2 шт. |
| Виробник | Аїр |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| ККД, не менше | 79 % |
| Вбудований температурний захист | Так |
| Система охолодження двигуна | Зовнішній обдув |
| Користувальницькі характеристики | |
| Спосіб монтажу | На лапах |
| Тип двигуна | Асинхронні |
