Електродвигун 315 кВт АІР 355М4/АІР 355 М4/1500 об.хв
428 635 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели

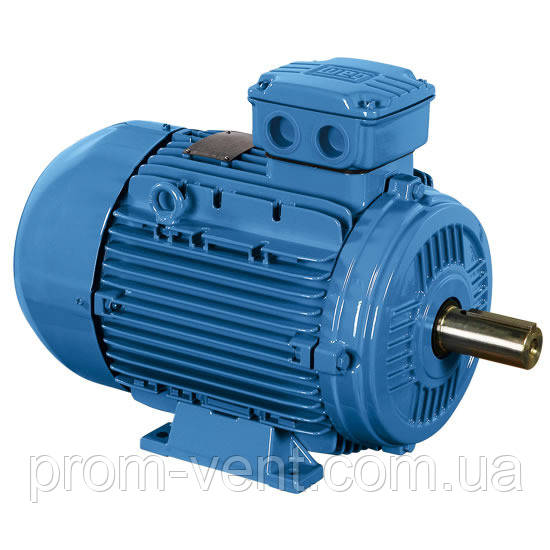

Призначення та опис асинхронного електродвигуна 315 кВт АІР355М4
Електродвигун 315 кВт АІР355М4 1500 об. хв, за допомогою якого комплектуються насоси, редуктори, вентилятори, верстати та інші пристрої, обладнаний короткозамкнутим ротором. Для загальнопромислового асинхронного трифазного двигуна характерний високий показник ККД (95,2%). Трифазний двигун серії АІР, що працює в мережі частотою 50 Гц і напругою 380/660 В, призначений для встановлення в зонах помірного клімату (згідно з ГОСТом 15150-69).
Клас ізоляції обмоток електродвигуна 380 В "F" (речоприпустиме нагрівання не має бути вищим від +150 °C).
Для виготовлення корпусу електродвигуна використовується чавун. Обмотка в асинхронному трифазному моторі має мідну обмотку. Електродвигун АІР355М4 обладнаний валом діаметром 90 мм. Клас захисту IP 55 (стійкий до впливу пилу та вологи).
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 - ця конструкція (електродвигун на лапах) передбачає паралельний монтаж;
- IM 2081 - паралельне або перпендикулярне встановлення двигуна здійснюють за допомогою лап і з фланця;
- IM 3081 — двигун із фланцем встановлюють у перпендикулярному положенні.
АІР355M4 IM 1081 (лапа) — приєднувальні розміри двигуна
Приєднувальні розміри | |||||||||||
D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
100 | 16 | 28 | 1530 | 170 | 710 | 28 | 355 | 1010 | 800 | 680 | 740 |
АІР355M4 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема зірка
Плавний пуск і високий показник ККД під час роботи забезпечені завдяки під'єднанню двигуна до мережі 380 В.
Схема зірка-трикутник
Після того як набрано необхідну кількість обертів (після під'єднання через схему зірка до мережі 380 В), обмотки перемикаються на трикутник.
У нашому сайті Ви маєте можливість купити електродвигун 380 В (315 кВт 1500 об. хв) в Україні за найнижчими цінами.
Додаткові характеристики | |
---|---|
Мінімальна температура навколишнього середовища | -20 град. |
Електромагнітне гальмо | Ні |
Максимальна температура навколишнього середовища | 50 град. |
Вбудований температурний захист | Так |
Основні | |
Ступінь захисту IP | 55 |
Напруга | 0.38 кВ |
Колір корпусу | Синій |
Коефіцієнт потужності | 0.9 |
Спосіб монтажу | На лапах |
Захисний кожух | Так |
ККД, не менше | 95.2 % |
Країна виробник | Україна |
Система охолодження двигуна | Повітряна |
Режими роботи | Тривалий |
Тип двигуна | Асинхронні |
Потужність | 315 кВт |
Частота обертання | 1500 об/хв |
Кількість швидкостей роботи | 1 |
Відношення максимального моменту до номінального моменту | 2.2 |
Тип ротора | Короткозамкнений |
Вага | 1900 кг |
Кількість фаз | 3 |
Матеріал корпусу | Чавун |
Номінальний струм | 559 А |
Кількість полюсів | 4 шт. |
Габаритні розміри | |
Діаметр вала | 100 мм |
Користувацькі характеристики | |
Діаметр | 800 |
Рівень шуму | 101 дБ(А) |
Довжина | 1560 |
Висота | 1010 |
- Ціна: 428 635 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
