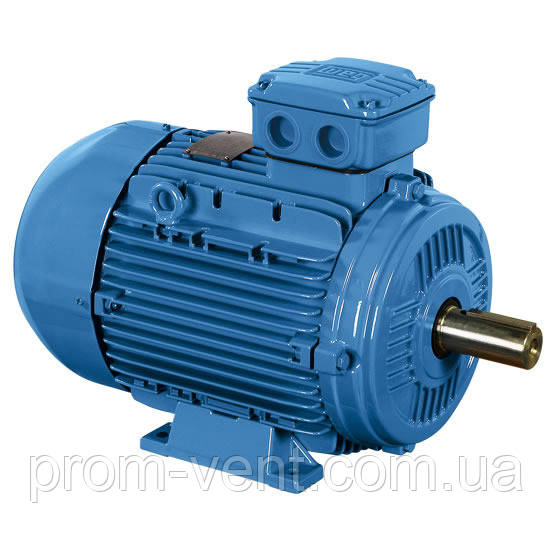

Електродвигун 132 кВт АІР280М4/АІР 280 М4/1500 об.хв
136 408 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Сфери застосування та опис загальнопромислового асинхронного трифазного двигуна 132 кВт АІР280М4 1500 об. хв.
Електродвигун 132 кВт АІР280М4 1500 об. хв. з класом ізоляції "F", який працює в мережі змінного струму частотою 50 Гц і напругою 380/660 В, використовується в таких сферах, як сільськогосподарська, метало- та деревообробна та ін. Основне завдання електродвигуна з діаметром вала 80 мм полягає в комплектації різних механізмів (насосів, компресорів, промислових вентиляторів тощо). Кліматичне виготовлення трифазного двигуна серії АІР відповідає ГОСТу 15150-69 (призначений для встановлення в зонах із помірним типом клімату).
Під час виробництва корпусу електродвигуна 380 В використовується сірий чавун. Обмотка загальнопромислового асинхронного трифазного двигуна медная. Коефіцієнт ККД двигуна АІР280М4 равен 94,8%.
Максимальна температура нагрівання асинхронного трифазного мотора не має перевищувати +150 °C.
Клас захисту асинхронного електродвигуна IP 55 (підвищена стійкість до впливу вологи та пилу). Завдяки вбудованим підшипникам знижується рівень шуму під час роботи електромотора.
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — цей тип виготовлення забезпечує паралельний монтаж двигуна на лапах;
IM 2081 – двигун АІР280М4 на лапах і з фланцем кріпиться перпендикулярно або паралельно до поверхні;
IM 3081 — монтаж електромережу з фланцем здійснюється перпендикулярно.
АІР 280 M4 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 80 | 14 | 22 | 1197 | 170 | 580 | 24 | 280 | 680 | 660 | 550 | 600 |
АІР 280 M4 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
За допомогою цієї схеми електродвигун під'єднують до мережі 660 В. Схема "зірка" забезпечує плавний пуск і найвищий показник ККД.
Схема "зірка-трикутник"
Під час під'єднання двигуна до мережі 380 В використовується схема "зірка-трикутник". Після того, як досягнуті необхідні оберти, обмотки перемикаються на "трикутник".
До Вашої уваги пропонується найширший асортимент електродвигунів. Щоб купити електродвигун 380 В (132 кВт 1500 об. хв) в Україні, перетелефонуйте нам або пишіть.
| Габаритні розміри | |
|---|---|
| Висота | 680 мм |
| Діаметр | 660 мм |
| Діаметр вала | 80 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 В |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.88 |
| Захисний кожух | Так |
| Країна виробник | Україна |
| Потужність | 132 кВт |
| Режими роботи | Тривалий |
| Частота обертання | 1500 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.3 |
| Тип ротора | Короткозамкнений |
| Вага | 700 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 240 А |
| Кількість полюсів | 4 шт. |
| Виробник | Аїр |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| ККД, не менше | 94.8 % |
| Вбудований температурний захист | Так |
| Система охолодження двигуна | Повітряна |
| Користувальницькі характеристики | |
| Спосіб монтажу | На лапах |
| Тип двигуна | Асинхронні |
| Рівень шуму | 93 дБ(А) |
| Довжина | 1075 |
- Ціна: 136 408 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
