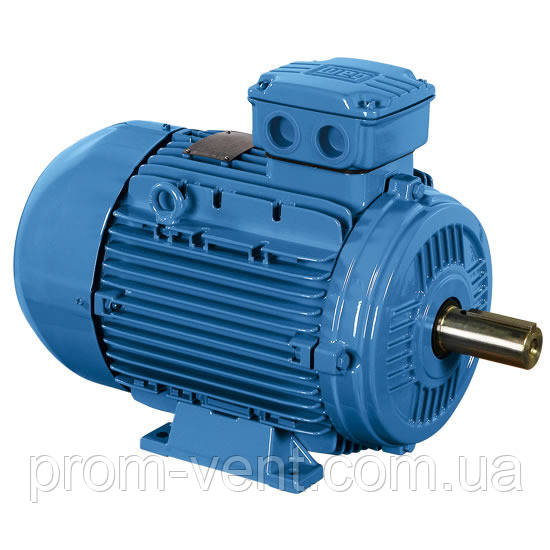

Електродвигун 90 кВт АІР250М4/АІР 250 М4 / 1500 об.хв
97 857 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Трифазний двигун серії АІР, призначення
Основним завданням електродвигуна 90 кВт АІР250М4 1500 об.хв. є комплектація електроприводів різних механізмів (наприклад, компресорів, промислових вентиляторів, насосів). Загальнопромисловий асинхронний трифазний двигун змінного струму, ротор якого короткозамкнутий, застосовують у сільськогосподарській, метало- та деревообробній та інших сферах.
Серед основних характеристик електродвигуна 90 кВт АІР250М4 1500 об.мін. виділяють такі:
- Корпус трифазного двигуна серії АІР виготовлений із чавуну;
- Обмотка в електродвигуни медная;
- Електродвигун 380 В працює в мережі з напругою 380/660 В і частотою 50 Гц;
- Встановлення електромотора згідно з ГОСТом 15150-69 здійснюється в помірному кліматичному поясі;
- Діаметр вала асинхронного двигуна 70 мм;
- ККД дорівнює 93,9%;
- Клас ізоляції обвиток статора асинхронному трифазному моторі "F" (максимальне нагрівання не вище ніж + 150 °C);
- Клас захисту асинхронного двигуна IP 55 (не піддається впливу вологи та пилу);
- Вмонтовані в двигун підшипники сприяють зниженню рівня шуму.
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — для електродвигуна на лапах передбачене паралельне встановлення відносно кріпильної поверхні;
IM 2081 – монтаж двигуна АІР250М4 на лапах і з фланцем виробляють перпендикулярно або паралельно;
IM 3081 — електродвигун із фланцем закріплюється перпендикулярно.
АІР 250 M4 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 75 | 12 | 20 | 1031 | 140 | 510 | 24 | 250 | 615 | 550 | 450 | 500 |
АІР 250 M4 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
За допомогою цієї схеми двигун АІР250М4 під'єднують до мережі 660 В. Схема "зірка" забезпечує плавний пуск і максимальний ККД.
Схема "зірка-трикутник"
Використовується ця схема під'єднання тоді, коли є потреба під'єднання двигуна до мережі 380 В. Після запуску за схемою "зірка" і досягнення потрібної кількості обертів обмотування переходять на "трикутник".
Купити електродвигун 380 В (90 кВт 1500 об. хв) в Україні з доставкою пропонує наша компанія. Телефонуйте або пишіть, дайте відповідь на всі запитання.
| Габаритні розміри | |
|---|---|
| Висота | 615 мм |
| Діаметр | 550 мм |
| Діаметр вала | 70 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 В |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.88 |
| Захисний кожух | Так |
| Країна виробник | Україна |
| Потужність | 90 кВт |
| Режими роботи | Тривалий |
| Частота обертання | 1500 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.3 |
| Тип ротора | Короткозамкнений |
| Вага | 495 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 165.5 А |
| Кількість полюсів | 4 шт. |
| Виробник | Аїр |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| ККД, не менше | 93.9 % |
| Вбудований температурний захист | Так |
| Система охолодження двигуна | Повітряна |
| Користувальницькі характеристики | |
| Спосіб монтажу | На лапах |
| Тип двигуна | Асинхронні |
| Рівень шуму | 86 дБ(А) |
| Довжина | 920 |
