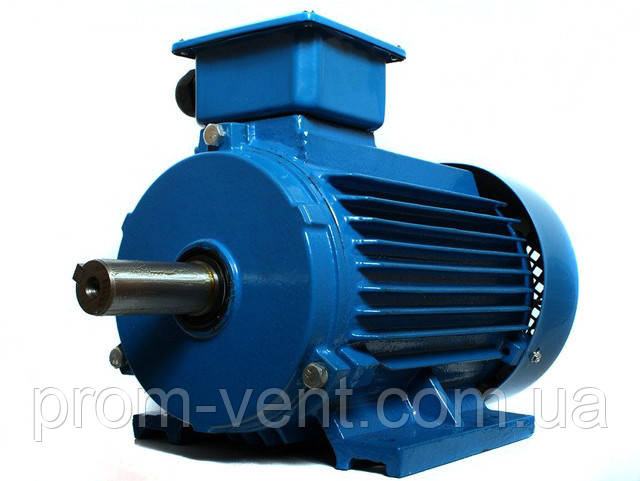

Електродвигун 45 кВт АІР200L4/АІР 200 L4 / 1500 об.хв
- В наявності
58 821 ₴
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Опис
АІР 200L4 призначення й опис асинхронного трифазного двигуна
Електродвигун 45 кВт 1500 об.мін АІР 200 L4, обладнаний короткозамкнутим ротором, використовується для комплектації компресорів, насосів, промислових вентиляторів та інших механізмів у сферах дерево- та металообробці, сільськогосподарській сфері та ін. Призначений для роботи в мережі з напругою з 380/660 В і частотою 50 Гц, трехфазний двигун серії АІР має вал діаметром 60 мм. В електродвигуни високий коефіцієнт ККД (92,5%). Для виробництва корпусу електродвигуна 380 В використовують сірий чавун. Клас захисту загальнопромислового асинхронного трифазного двигуна IP 55 (не схильний до впливу вологи та пилу). Обмотка асинхронного трифазного мотора мідна. Згідно з ГОСТом 15150-69 асинхронний двигун встановлюють у помірному кліматичному поясі. Клас ізоляції обвиток статора в трифазному двигуні "F" (температура нагрівання не вище ніж +150 °C). Для двигуна АІР200L4 характерний невеликий рівень шуму під час роботи (завдяки вбудованим підшипникам).
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 (двигун на лапах) — це виготовлення передбачає паралельне закріплення;
- IM 2081 — фіксація двигуна на лапах і з фланцям здійснюється перпендикулярно або паралельно;
- IM 3081 — двигун із фланцем кріпиться перпендикулярно.
АІР200L4 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 60 | 11 | 18 | 810 | 140 | 420 | 19 | 200 | 505 | 450 | 350 | 400 |
АІР 200 L4 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка-трикутник
Схема зірка
Всі обмотки в електродвигуні за замовчуванням під'єднані за схемою зірки (під'єднується до мережі 660 В). У цьому разі забезпечений найвищий показник ККД і плавний пуск.
Схема зірка-трикутник
Застосовується в разі потреби ввімкнення електродвигуна АІР200L4 до мережі 380 В. Електромотор спочатку запускається за схемою "зірка", а після того, як необхідну кількість обертів досягнуто, обмотки переходять на трикутник.
Зв'язатися з нами за номерами, зазначеними на сайті, щоб купити електродвигун 380 В (45 кВт 1500 об. хв) в Україні.
Характеристики
| Габаритні розміри | |
|---|---|
| Висота | 505 мм |
| Діаметр | 450 мм |
| Діаметр вала | 60 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.87 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 92.5 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Потужність | 45 кВт |
| Тип двигуна | Асинхронні |
| Режими роботи | Тривалий |
| Частота обертання | 1500 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.3 |
| Тип ротора | Короткозамкнений |
| Вага | 260 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 84.9 А |
| Кількість полюсів | 4 шт. |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Користувацькі характеристики | |
| Рівень шуму | 81 дБ(А) |
| Довжина | 780 |
Інформація для замовлення
- Ціна: 58 821 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку
