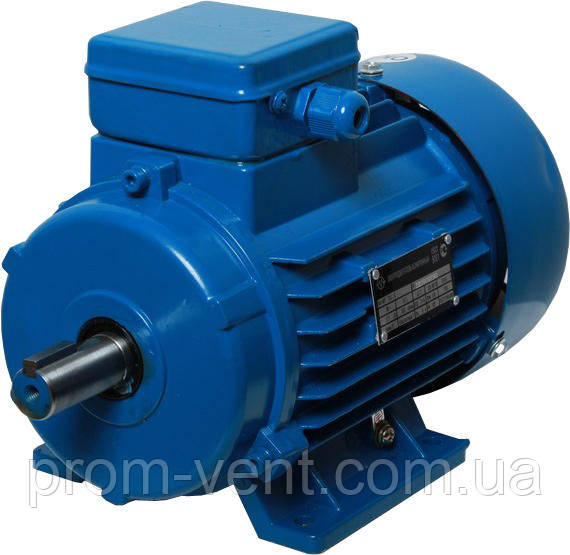

Електродвигун 22 кВт АИР180Ѕ4 \ АЇР 180 S4 \ 1500 про.хв

В наявності

16 830 грн

Купити
Електродвигун 22 кВт АИР180Ѕ4 \ АЇР 180 S4 \ 1500 про.хв
Електродвигун 22 кВт АИР180Ѕ4 \ АЇР 180 S4 \ 1500 про.хв
16 830 грн
  • +380 (97) 755-35-52 +380 (97) 755-35-52 Промышленные вентиляторы
  • +380 (97) 755-35-52 ВЕНТС
  • +380 (93) 619-99-76 Система аспирации-циклон
  • +380 (97) 755-31-23 Электродвигатели
  • +380 (97) 755-35-52 +380 (97) 755-35-52 Промышленные вентиляторы
  • +380 (97) 755-35-52 ВЕНТС
  • +380 (93) 619-99-76 Система аспирации-циклон
  • +380 (97) 755-31-23 Электродвигатели

До основних функцій електродвигуна АИР180Ѕ4 відносять комплектацію насосів, компресорів, промислових вентиляторів і інших установок. Трифазний двигун серії АИР змінного струму, призначений для роботи в мережі з напругою 380/660 В і частотою 50 Гц, застосовується в таких сферах, як сільськогосподарська, метало - та деревообробна та ін.

Електродвигун 22 кВт АИР180Ѕ4 1500 про.хв., характеристики

Корпус загальнопромислового асинхронного трифазного двигуна зроблено з сірого чавуну. В електродвигуні мідна обмотка. Електродвигун 380 встановлюється В помірному кліматичному поясі (у відповідності з ГОСТ 15150-69), потужність електродвигуна 22 кВт і частота обертання вала 1500 оборотів в хвилину. Асинхронний двигун оснащений валом, діаметр якого 55 мм. Коефіцієнт ККД становить 90,5%. Асинхронний трифазний мотор має клас ізоляції обмоток статора "F". Максимальна температура нагріву не повинна бути вище+150°С. Для асинхронного двигуна характерний клас захисту IP 55 (підвищена стійкість до впливу пилу і вологи). Вбудовані підшипники знижують рівень шуму електродвигуна трифазного під час роботи.

Можливі виконання загальнопромислового асинхронного двигуна:

  • IM 1081 - паралельна фіксація двигуна на лапах;
  • IM 2081 - асинхронний двигун на лапах і з фланцем монтується щодо кріпильної поверхні перпендикулярно або паралельно;
  • IM 3081 - двигун з фланцем закріплюється перпендикулярно.

АИР180Ѕ4 IM 1081 (лапа) - приєднувальні розміри двигуна

Приєднувальні розміри
D 1 H 1 B 1 L 30 L 1 D 30 D 10 H H31 D 24 D 25 D 20
55 10 16 769 110 380 15 180 455 400 300 350

АИР180Ѕ4 IM2081 (фланець лапа) - приєднувальні розміри двигуна



Схема підключення зірка трикутник

Схема зірка

За допомогою даної схеми електродвигун підключають до мережі 660 Ст. Схема зірка забезпечує плавний пуск і найвищий показник ККД.

Схема зірка-трикутник

При підключенні двигуна до мережі 380 В використовується схема "зірка-трикутник". Після того, як досягнуто необхідні оберти, обмотки переключаються на трикутник.

До Вашої уваги пропонується широкий асортимент електродвигунів. Щоб купити електродвигун 380 В (22 кВт 1500 об. хв) в Україні, передзвоніть або напишіть нам.

Характеристики
Додаткові характеристики
Мінімальна температура навколишнього середовища -20 град.
Електромагнітне гальмо Ні
Максимальна температура навколишнього середовища 50 град.
Вбудований температурний захист Так
Основні
Ступінь захисту IP 55
Напруга 0.38 кВ
Колір корпусу Синій
Коефіцієнт потужності 0.86
Спосіб монтажу На лапах
Захисний кожух Так
ККД, не менше 90.5 %
Країна виробник Україна
Система охолодження двигуна Повітряна
Потужність 22 кВт
Тип двигуна Асинхронні
Режими роботи Тривалий
Частота обертання 1500 об/хв
Кількість швидкостей роботи 1
Відношення максимального моменту до номінального моменту 2.3
Тип ротора Короткозамкнений
Вага 160 кг
Кількість фаз 3
Матеріал корпусу Чавун
Номінальний струм 43.2 А
Кількість полюсів 4 шт.
Габаритні розміри
Висота 455 мм
Діаметр 400 мм
Діаметр вала 55 мм
Довжина 700 мм
Користувацькі характеристики
Рівень шуму 76 дБ(А)
  • Ціна: 16 830 грн
  • Спосіб упаковки: Спосіб упакування: Картонна коробка пінопласт. При доставки перевізником Нова Пошта, Інтайм, і інші, електродвигун додатково упаковують в стрейч плівку
