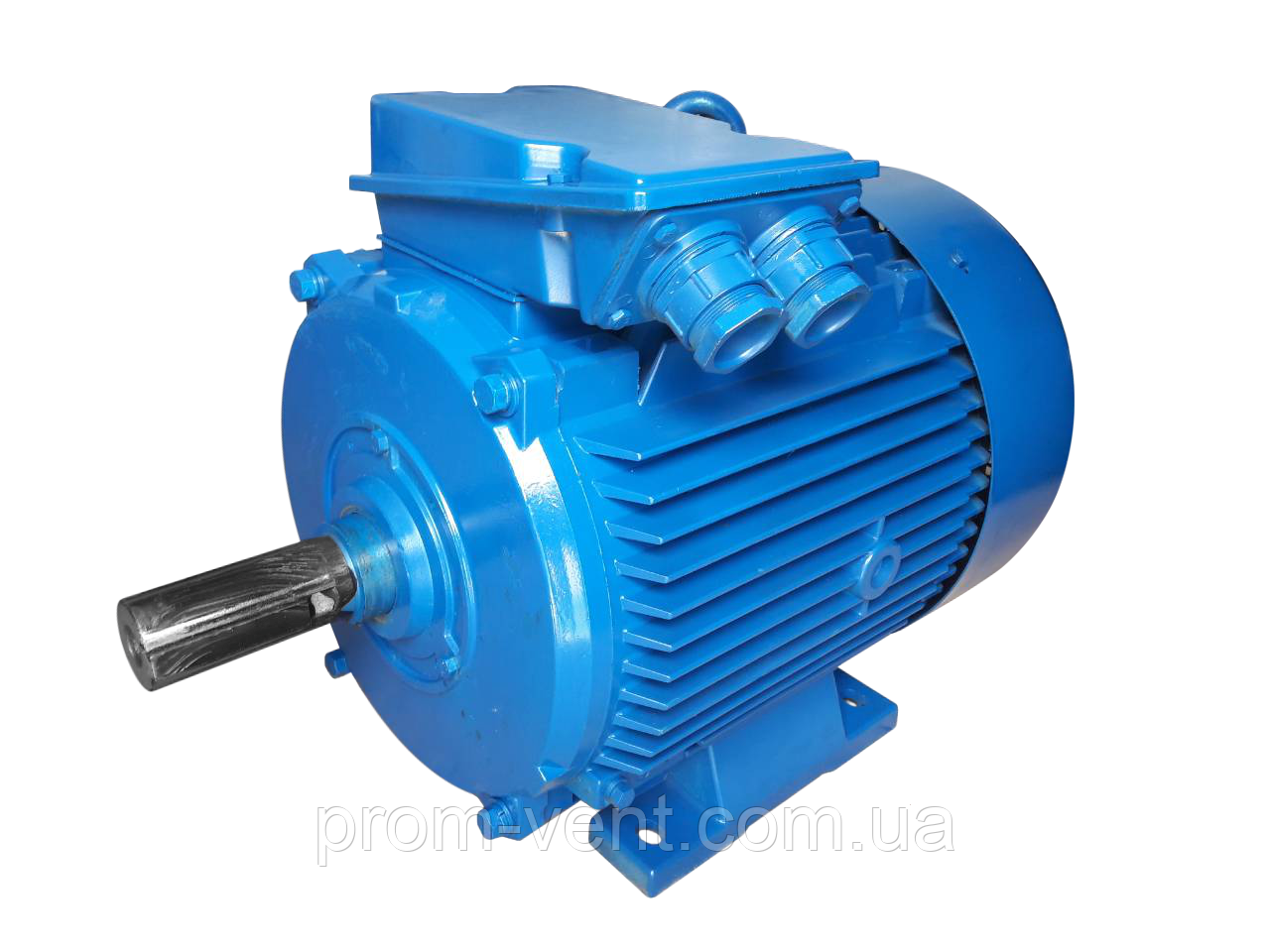

Електродвигун 200 кВт АІР315М2/АІР 315 М2/300 об.хв
227 697 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Електродвигун 200 кВт АІР315М2 3000 об.хв, галузі застосування
Електродвигун 200 кВт АІР315М2 3000 об.хв, обладнаний короткозамкнутим ротором, застосовується для комплектації електроприводів різних механізмів і установок. Серед сфер застосування електродвигуна 380 В виділяють сільськогосподарську, дерево- та металооброблювальну та ін.
Основні характеристики
Трифазний асинхронний мотор, технічні параметри якого відповідають ГОСТ 2479-79, здатний працювати упродовж тривалого періоду часу зі стабільним навантаженням (режим роботи S1). Трифазний двигун серії АІР призначений для роботи в мережі змінного струму частотою 50 Гц і з напругою 380/660 В. Діаметр вала становить 75 мм. Електромотор має чавунний корпус.
Встановлення електродвигуна здійснюється згідно з ГОСТ 15150-69 у районах із помірним типом клімату.
Загальнопромисловий асинхронний трифазний двигун має високий показник ККД (94,8%). Обмотка електродвигуна зроблена з міді.
Для захисту електромотора від пилу та вологи передбачений клас захисту IP 55. Клас ізоляції обвиток статора F (максимальне нагрівання не більш ніж +150 °C).
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — паралельне встановлення двигуна за допомогою лап;
IM 2081 — завдяки комбінованого виконання двигуна на лапах і з фланцем передбачено паралельне або перпендикулярне монтування;
IM 3081 — електродвигун із фланцем монтується перпендикулярно.
АІР 315 M2 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 75 | 12 | 20 | 1325 | 140 | 650 | 28 | 315 | 870 | 660 | 550 | 600 |
АІР 315 M2 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Схема "зірка", що забезпечує плавний пуск і максимальний коефіцієнт ККД, передбачає під'єднання двигуна до мережі 660 В.
Схема "зірка - трикутник"
Для під'єднання електродвигуна до мережі 380 В використовують схему "зірка — трикутник". Після досягнення необхідної кількості обертів (під'єднання за схемою "зірка"), обмотки перемикаються на "трикутник".
Купити електродвигун 380 В (200 кВт 3000 об.хв) в Україні, а також отримати професійну консультацію Ви можете зв'язавшись із нами за номерами, зазначеними на сайті.
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.92 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 94.8 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Режими роботи | Тривалий |
| Тип двигуна | Асинхронні |
| Потужність | 200 кВт |
| Частота обертання | 3000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.2 |
| Тип ротора | Короткозамкнений |
| Вага | 1460 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 348 А |
| Кількість полюсів | 2 шт. |
| Габаритні розміри | |
| Діаметр | 660 мм |
| Діаметр вала | 75 мм |
| Користувацькі характеристики | |
| Рівень шуму | 99 дБ(А) |
| Довжина | 1290 |
| Висота | 845 |
- Ціна: 227 697 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
