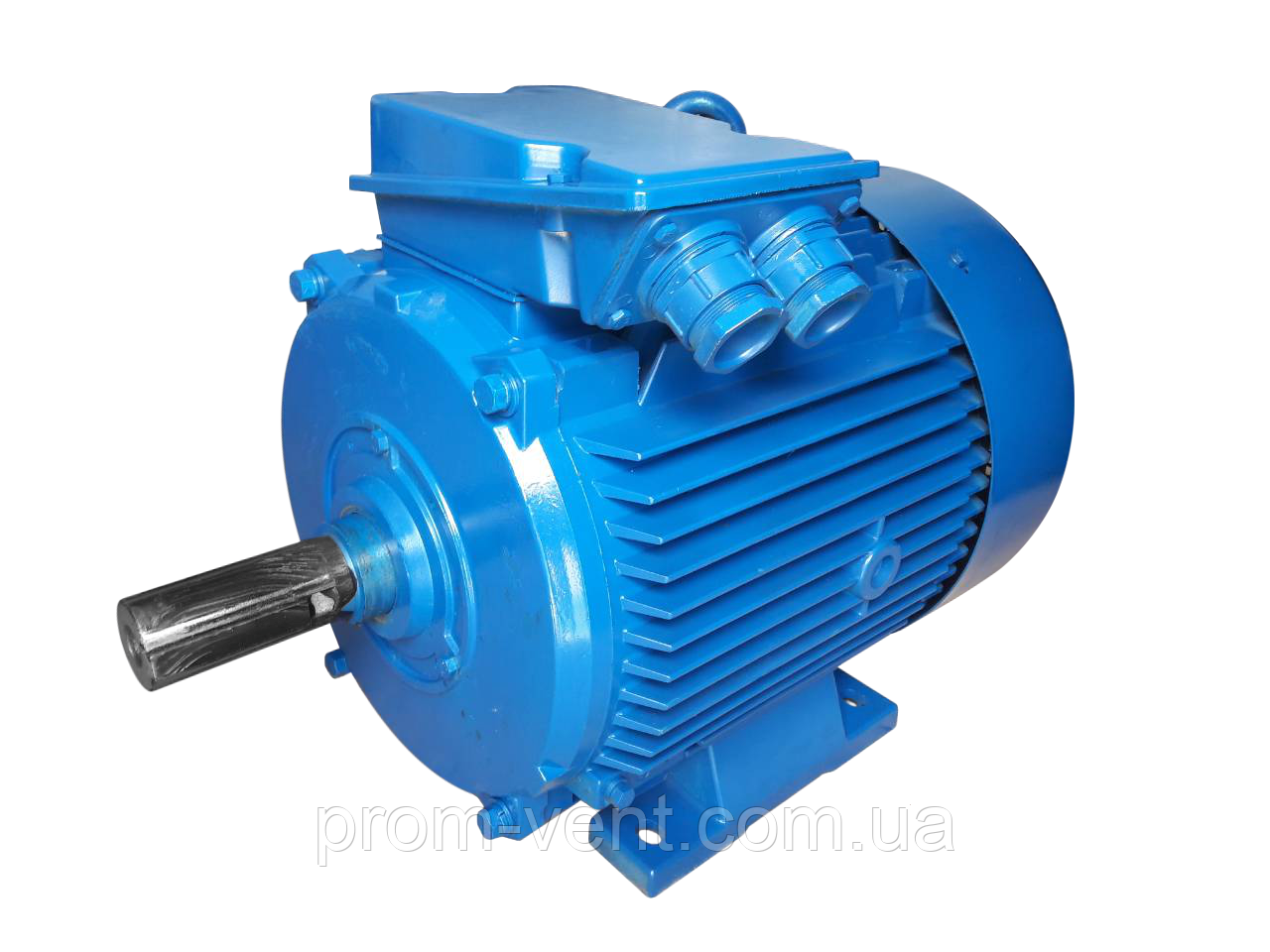

Електродвигун 160 кВт АІР315S2/АІР 315 S2/300 об. хв

Застосування й основні характеристики електродвигуна 160 кВт АІР315S2 3000 об. хв

Трифазний асинхронний мотор змінного струму, обладнаний короткозамкнутим ротором, належить до серії загальнопромислових асинхронних трифазних двигунів. Електродвигун 160 кВт АІР315S2 3000 об.хв призначений для застосування в різних сферах промисловості (наприклад, дерево- та металооброблювальна, сільськогосподарська). Електродвигун застосовується для комплектації електроприводів різних пристроїв і механізмів, що не потребують регулювання частоти обертання (насоси, компресори, вентилятори).

Електродвигун 380 В працює в мережі змінного струму з напругою 380/660 В і частотою 50 Гц.

Діаметр вала електромережу 75 мм. Двигун АІР315S2 характеризується режимом роботи S1. Ступінь захисту трифазного двигуна серії АІР IP55 (не боїться впливу пилу та вологи). Клас ізоляції обмоток статора "F" – допустимий нагрів +150 °C. Кліматичне вироблення У3.

Двигун змінного струму произведен по ГОСТ 2479-79. Корпус електромотора зроблений із чавуну. Вмонтовані в двигун підшипники знижують рівень шуму.

Можливі виконання загальнопромислового асинхронного двигуна:

IM 1081 — паралельний монтаж (двигун на лапах);

IM 2081 — паралельна або перпендикулярна установка (двигун на лапах і з фланцем);

IM 3081 — перпендикулярне монтування двигуна з фланцем.



АІР 315 S2 IM 1081 (лапа) — приєднувальні розміри двигуна

Приєднувальні розміри
D 1	H 1	B 1	L 30	L 1	D 30	D 10	H	H31	D 24	D 25	D 20
75	12	20	1318	140	650	28	315	870	660	550	600

АІР 315 S2 IM 3081 (фланець лапа) — приєднувальні розміри двигуна



Схема під'єднання зірка/ трикутник

Схема "зірка"

Цей тип під'єднання передбачає роботу двигуна від мережі 660 В. Показник ККД максимальний.

Схема "зірка-трикутник"

Якщо електромотор необхідно ввімкнути в мережу 380 В, спочатку використовують схему "зірка", потім обмотки електродвигуна у разі досягнення необхідного числа обертів перемикаються на схему "трикутник".
