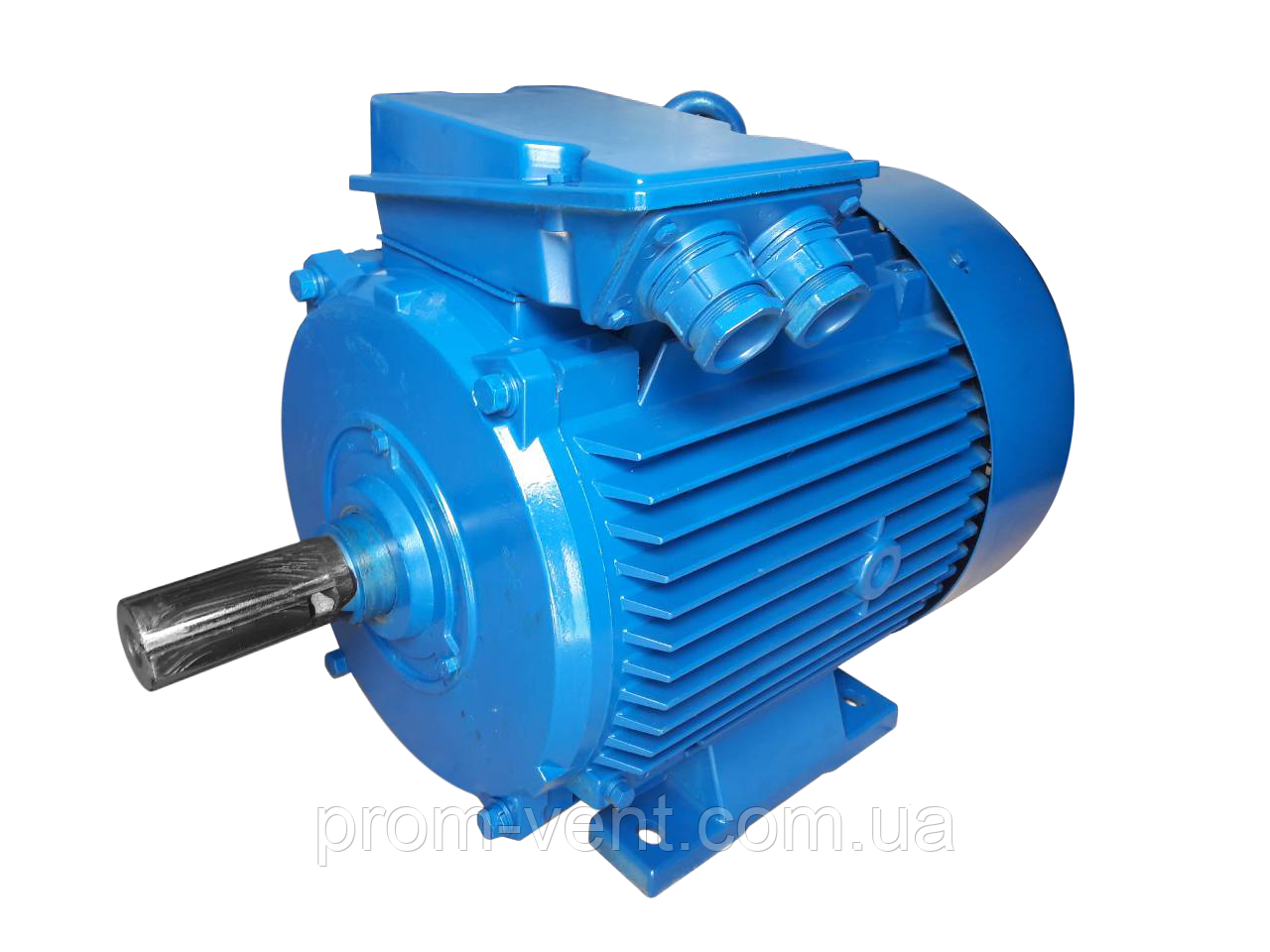

Електродвигун 132 кВт АІР280М2/АІР 280 М2/3000 об. хв
122 477 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Електродвигун 132 кВт АІР280М2 3000 об.мін, застосування й основні характеристики
Трифазний асинхронний мотор використовується в багатьох сферах промисловості в електроприводах різноманітних пристроїв, машин і механізмів, які не вимагають регулювання частоти обертання (наприклад, насосів, компресорів, вентиляторів).
Електродвигун 132 кВт АІР280М2 3000 об.хв, призначений для режиму роботи S1, обладнаний короткозамкнутим ротором. Працює електродвигун в мережі змінного струму з напругою 380/660 В і частотою 50 Гц.
Виготовлений за ГОСТ 2479-79, трифазний двигун серії АІР укомплектований у чавунний корпус. Діаметр вала 70 мм. Обмотка електродвигуна 380 В медная. ККД під час роботи двигун змінного струму досягає 94,5%. В загальнопромисловий асинхронний трифазний двигун вмонтовані підшипники для зниження рівня шуму.
Встановлюють електродвигун АІР280М2 згідно з ГОСТом 15150-69 у районах із помірним типом клімату.
Клас захисту двигуна IP 55 (стійкість до пилу та вологи). Клас ізоляції обвиток статора "F", максимальна температура нагрівання не має бути більш ніж +150 °C.
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — паралельний монтаж двигуна на лапах;
IM 2081 — двигун на лапах і з фланцем кріпиться до поверхні паралельно або перпендикулярно;
IM 3081 — електродвигун із фланцем встановлюють у перпендикулярному положенні.
АІР 280 M2 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 70 | 12 | 20 | 1197 | 140 | 580 | 24 | 280 | 680 | 660 | 550 | 600 |
АІР 280 M2 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Під час з'єднання обмоток у "зірку" електродвигун під'єднується до мережі 660 В.
Схема "зірка - трикутник"
Якщо двигун працює в мережі 380 В, спочатку застосовується схема "зірка", а у разі досягнення необхідної кількості обертів обмотування електромережу перемикаються на схему "трикутник".
У нас Ви можете купити електродвигун 380 В (132 кВт 3000 об.мін) в Україні дешево та якнайшвидше.
| Габаритні розміри | |
|---|---|
| Висота | 680 мм |
| Діаметр | 660 мм |
| Діаметр вала | 70 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.91 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 94.5 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Режими роботи | Тривалий |
| Тип двигуна | Асинхронні |
| Потужність | 132 кВт |
| Частота обертання | 3000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.2 |
| Тип ротора | Короткозамкнений |
| Вага | 700 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 233 А |
| Кількість полюсів | 2 шт. |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Користувацькі характеристики | |
| Довжина | 1045 |
| Довжина | 1197 (мм) |
- Ціна: 122 477 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
