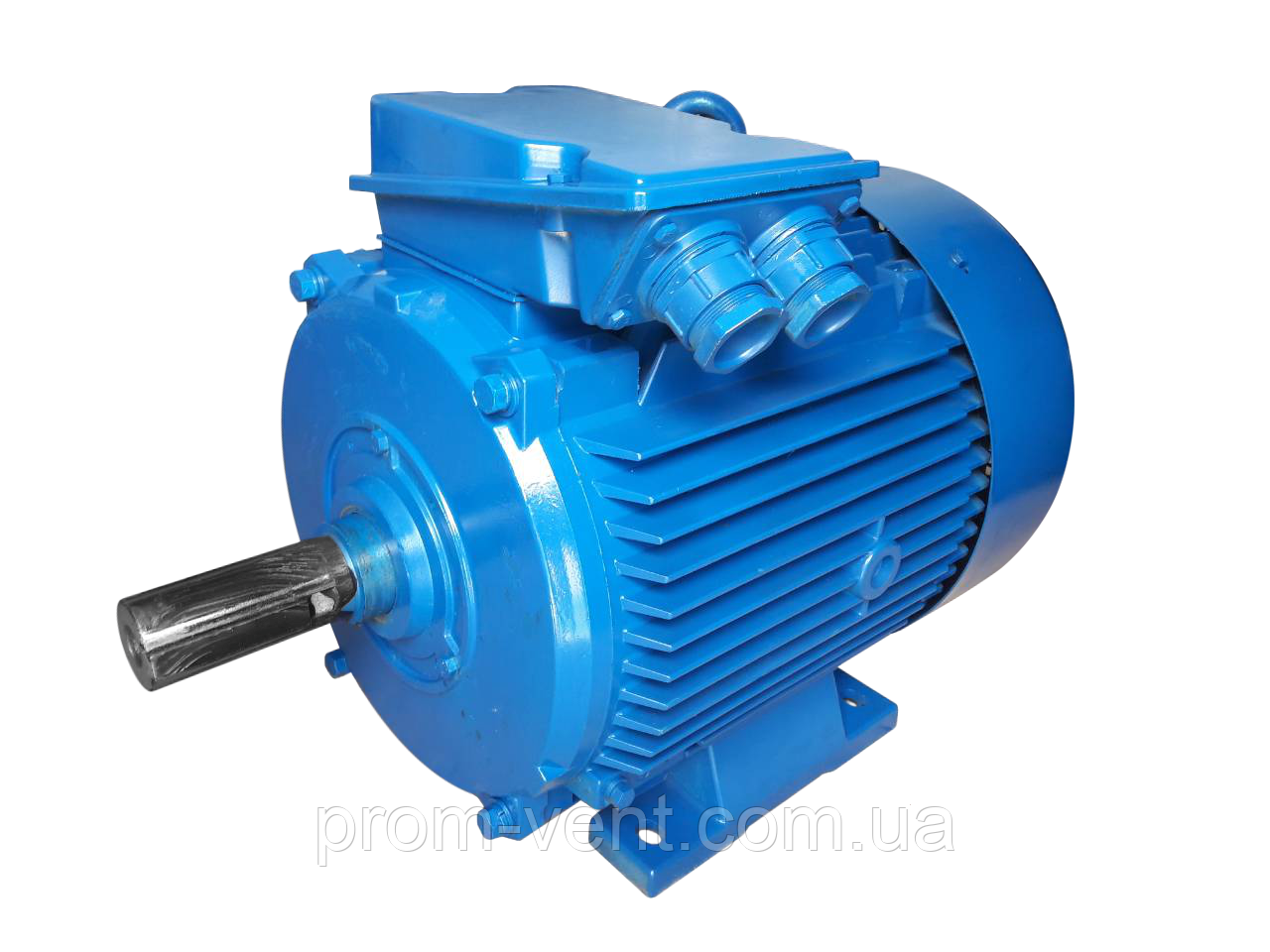

Електродвигун 45 кВт АІР200L2/АІР 200 L2/300 об.хв
57 062 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Застосування асинхронних трифазних двигунів серії АІР
За допомогою електродвигуна 45 кВт АІР200L2 3000 об.хв комплектуються електроприводи різноманітних механізмів, установок і агрегатів. Загальнопромисловий асинхронний трифазний двигун використовується для багатьох промислових вентиляторів, насосів, верстатів у металообробній та деревообробній промисловості.
Основні характеристики
Для виготовлення корпусу трифазного асинхронного мотора застосовується сірий чавун і має ребристу форму. Електродвигун виготовлений за ГОСТ 2479-79. ККД під час роботи трифазного двигуна серії АІР досягає 92,5%. Діаметр вала 60 мм. Ротор у двигуні змінного струму короткозамкнутний.
Електромотор встановлюється згідно з ГОСТом 15150-69 у місцях помірного клімату. Призначений для функціонування в мережі частотою 50 Гц і з напругою 380/660 В.
Режим роботи, що є оптимальним для електродвигуна, S1. Цей режим роботи передбачає тривалу роботу з постійними навантаженнями. Обмотка в електродвигуні з міді. Для зменшення показника шуму під час роботи в електродвигун 380 В вмонтовані спеціальні підшипники.
У цьому електродвигуні клас захисту IP 55, що забезпечує підвищену захист від пилу та вологи. Ступінь ізоляції обвиток статора F (допустимий нагрівання — не більш ніж +150 °C).
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — електродвигун на лапах можна монтувати до поверхні паралельно;
IM 2081 — комбіноване виготовлення (рукав на лапах і з фланцем) дає змогу закріпити двигун паралельно або перпендикулярно;
IM 3081 — двигун із фланцем встановлюється перпендикулярно.
АІР 200 L2 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 55 | 10 | 16 | 780 | 110 | 420 | 19 | 200 | 505 | 450 | 350 | 400 |
АІР 200 L2 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Під'єднання двигуна АІР200L2 до мережі 660 В дає змогу досягти максимального показника ККД.
Схема "зірка - трикутник"
Схому "зірка - трикутник" використовують тоді, коли необхідний двигун змінного струму під'єднати до мережі 380 В. Після того, як необхідна кількість обертів після пуску за схемою "зірка" досягнуто, обмотки перемикаються на "трикутник".
Наш інтернет — магазин пропонує найширший асортимент електродвигунів. Щоб купити електродвигун 380 В (45 кВт 3000 об.мін) в Україні, перетелефонуйте нам або пишіть.
| Габаритні розміри | |
|---|---|
| Висота | 505 мм |
| Діаметр | 450 мм |
| Діаметр вала | 60 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.9 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 92.5 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Режими роботи | Тривалий |
| Тип двигуна | Асинхронні |
| Потужність | 45 кВт |
| Частота обертання | 3000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.3 |
| Тип ротора | Короткозамкнений |
| Вага | 255 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 82.1 А |
| Кількість полюсів | 2 шт. |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Користувацькі характеристики | |
| Довжина | 770 |
