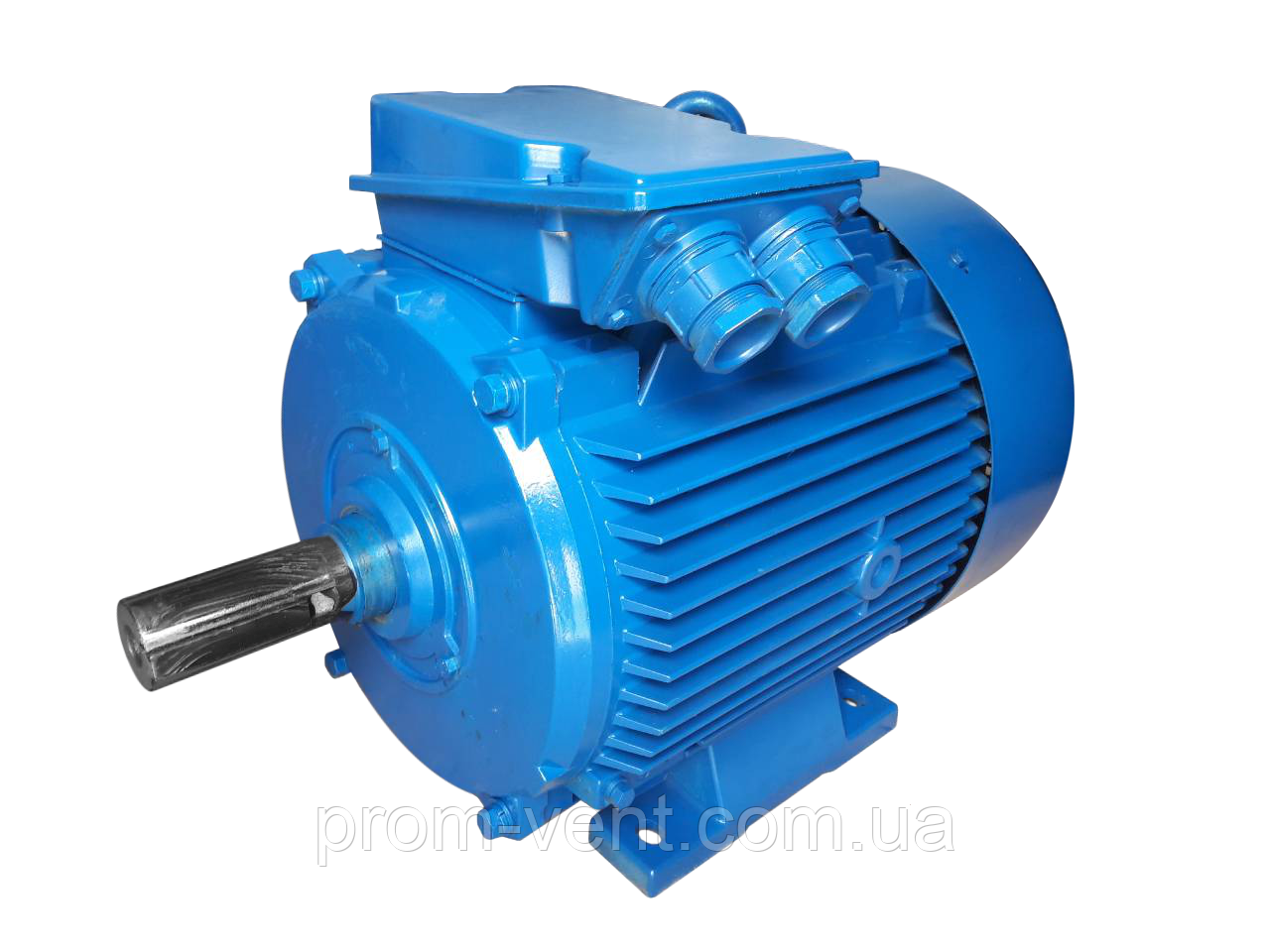

Електродвигун 22 кВт АІР180S2/АІР 180 S2/300 об. хв
35 640 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Загальнопромисловий асинхронний трифазний двигун, основні відомості
Електродвигун 22 кВт АІР180S2 3000 об.хв, що є основою багатьох електричних механізмів у промисловій, сільськогосподарській сфері тощо, виготовляється за ГОСТ 2479-79. Встановлення електродвигуна призначена в місцях помірного типу клімату (відповідно до ГОСТу 15150-69).
Загальнопромисловий асинхронний трифазний двигун змінного струму складається з короткозамкнутого ротора. Електромотор може працювати упродовж тривалого періоду часу зі стабільним на нього навантаженням (режим роботи S1).
Асинхронний двигун серії АІР, технічні характеристики:
- Корпус електродвигуна 380 В виготовляється із сірого чавуну, що має чудові електротехнічні властивості та корозійність;
- Обмотка в трифазного двигуна серії АІР з міді;
- Форма корпусу ребриста;
- Діаметр вала становить 48 мм;
- Завдяки підшипникам у двигуні рівень звуку знижений;
- Клас захисту IP 55 (стійкість до впливу вологи та пилу);
- Коефіцієнт ККД 90,5%
- Допустиме нагрівання не вище ніж +150 °C;
- Клас ізоляції обвиток статора трифазному асинхронному моторі F.
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 — завдяки цьому типу вироблення електродвигун на лапах до площини кріпиться паралельно;
IM 2081 — двигун на лапах і з фланцем монтується перпендикулярно або паралельно;
IM 3081 — завдяки цьому здійсненню можливе перпендикулярне встановлення двигуна з фланцем.
АІР 180 S2 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 48 | 9 | 14 | 769 | 110 | 380 | 15 | 180 | 455 | 400 | 300 | 350 |
АІР 180 S2 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема "зірка"
Під'єднання двигуна до мережі 660 В із використанням цієї схеми забезпечує максимальний показник ККД.
Схема "зірка - трикутник"
Схему "зірка - трикутник" використовують у разі роботи двигуна в мережі 380 В. Після пуску за схемою "зірка" і досягнення необхідної кількості обертів обмотування в автоматичному режимі перемикаються на "трикутник".
У нашій компанії Ви можете купити електродвигун 380 В (22 кВт 3000 об.мін) в Україні за мінімальною вартістю. Чекаємо Ваших дзвінків.
| Габаритні розміри | |
|---|---|
| Висота | 455 мм |
| Діаметр | 400 мм |
| Діаметр вала | 48 мм |
| Довжина | 700 мм |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.9 |
| Спосіб монтажу | На лапах |
| Захисний кожух | Так |
| ККД, не менше | 89.8 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Потужність | 22 кВт |
| Тип двигуна | Асинхронні |
| Режими роботи | Тривалий |
| Частота обертання | 3000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.2 |
| Тип ротора | Короткозамкнений |
| Вага | 170 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 42.7 А |
| Кількість полюсів | 2 шт. |
| Додаткові характеристики | |
| Електромагнітне гальмо | Ні |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
- Ціна: 35 640 ₴
- Спосіб упаковки: Спосіб пакування: Картонна коробка пінопласт. Під час доставки перевізником Нова Пошта, Інтайм та інші електродвигун упаковують додатково в стрейч плівку.
