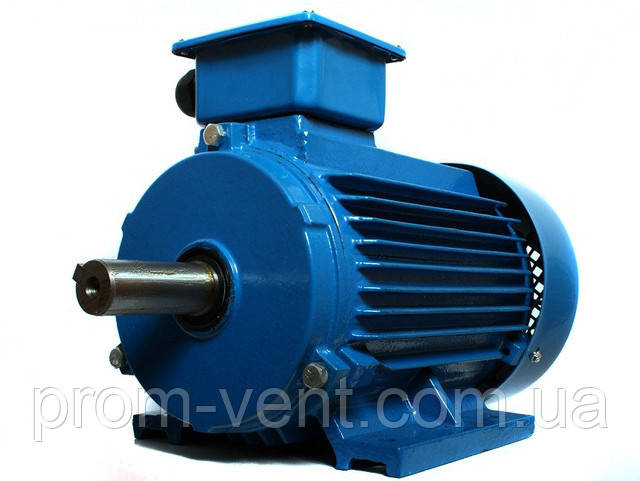

Електродвигун 2,2 кВт АІР80В2/АІР 80 В2/300 об. хв
5 093 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Електродвигун 2,2 кВт АІР80В2 3000 об. хв., опис
Розроблений відповідно до ГОСТ 2479-79 загальнопромисловий асинхронний трифазний двигун використовується в мережі змінного струму частотою 50 Гц і з напругою 220/380 В. Ротор у цьому електродвигуни короткозамкнутий. Оптимальний режим функціонування для електродвигуна 2,2 кВт АІР80В2 3000 об. хв — режим S1, що передбачає стабільне навантаження.
Трифазний асинхронний мотор має ККД досягає 81,0%, діаметр його вала 22 мм.
Ступінь захисту електродвигуна 380 В IP 55. Граничне нагрівання двигуна не вище ніж +150 °C. Клас ізоляції обмоток статора в електромоторі F. Ребриста форма корпус трифазного двигуна серії АІР забезпечує збільшення його площі. Електродвигун встановлюється в місцях помірного клімату (з ГОСТ 15150-69).
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 - двигун на лапах кріпиться паралельно до площини;
- IM 2081 - електромотор на лапах і з фланцем можна закріпити як перпендикулярно, так і паралельно;
- IM 3081 — цей тип виготовлення забезпечує перпендикулярне кріплення двигуна з фланцем.
АІР80В2 IM 1081 (лапа) — приєднувальні розміри двигуна
Приєднувальні розміри | |||||||||||
D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
22 | 6 | 6 | 350 | 50 | 176 | 10 | 80 | 230 | 200 | 130 | 165 |
АІР 80 В2 IM 2081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема зірка
Обмотки в електродвигуні за замовчуванням під'єднані до схеми "зірка", завдяки якій можливе під'єднання до мережі 380 В. Завдяки цьому з'єднанню ККД має максимальний показник.
Схема трикутник
До застосування цієї схеми використовуються в разі потреби під'єднання електромережу до мережі 220 В. Приєднання можливе тільки з використанням конденсатора.
Купити електродвигун 380 В (2,2 кВт 3000 об. хв) в Україні якнайшвидше та за вигідною ціною Ви можете поєднатися з нашими менеджерами за номерами, зазначеними на сайті.
Додаткові характеристики | |
---|---|
Мінімальна температура навколишнього середовища | -20 град. |
Електромагнітне гальмо | Ні |
Максимальна температура навколишнього середовища | 50 град. |
Вбудований температурний захист | Так |
Основні | |
Ступінь захисту IP | 55 |
Напруга | 0.38 кВ |
Колір корпусу | Синій |
Коефіцієнт потужності | 0.85 |
Спосіб монтажу | На лапах |
Захисний кожух | Так |
ККД, не менше | 80.6 % |
Країна виробник | Україна |
Система охолодження двигуна | Повітряна |
Потужність | 2.2 кВт |
Тип двигуна | Асинхронні |
Режими роботи | Реверсної, Тривалий |
Частота обертання | 3000 об/хв |
Кількість швидкостей роботи | 1 |
Відношення максимального моменту до номінального моменту | 2.2 |
Тип ротора | Короткозамкнений |
Вага | 15 кг |
Кількість фаз | 3 |
Матеріал корпусу | Чавун |
Номінальний струм | 5 А |
Кількість полюсів | 2 шт. |
Габаритні розміри | |
Висота | 230 мм |
Діаметр | 200 мм |
Діаметр вала | 22 мм |
Довжина | 350 мм |
