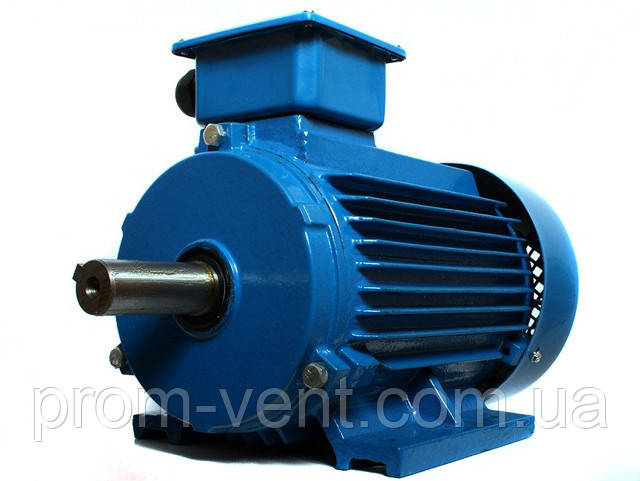

Трифазний асинхронний двигун АИР 71 B8 0,25 кВт, 750 об.хв
Електродвигун 0,25 кВт 1000 об.хв АЇР 71B8, який є загальнопромисловим асинхронним трифазним двигуном, оснащений короткозамкненим ротором. Потужність електродвигуна 0 25 кВт, частота обертання 750 об/хв Діаметр валу трифазного двигуна серії АИР 19 мм. Трифазний асинхронний двигун розрахований для роботи в режимі S1 - функціонування без частих зупинок, навантаження на електродвигун 380 В при цьому залишається незмінною протягом тривалого періоду. Ступінь захисту в електромоторі IP55 - стійкість до вологи і пилу. Ступінь ізоляції обмоток статора F (допустима температура нагріву +150 °С).
Можливі виконання загальнопромислового асинхронного двигуна:
- IM 1081 - паралельний монтаж двигуна з лапами;
- IM 2081 - паралельна або перпендикулярна установка двигуна з лапами і фланці;
- IM 3081 - електродвигун з фланцем кріпиться перпендикулярно.
АИР 71 B8 IM 1081 (лапа) - приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 19 | 6 | 6 | 295 | 40 | 155 | 7 | 71 | 205 | 200 | 130 | 165 |
АИР 71 B8 IM 2081 (фланець лапа) - приєднувальні розміри двигуна
Схема підключення зірка-трикутник
Схема зірка
При даному типі підключення до мережі 380 В) забезпечується високий показник ККД і плавний пуск.
Схема трикутник
Электродвигатель АИР 71 B8 подключают к сети 220 В. Данная схема подключения подразумевает обязательное применение конденсатора.
Перезвоните нам, чтобы купить электродвигатель 0,25 кВт 750 об. мин в Украине по низкой цене.
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| Вбудований температурний захист | Так |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 кВ |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.61 |
| Захисний кожух | Так |
| ККД, не менше | 54 % |
| Країна виробник | Україна |
| Система охолодження двигуна | Повітряна |
| Режими роботи | Тривалий |
| Тип двигуна | Асинхронні |
| Потужність | 0.25 кВт |
| Частота обертання | 750 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 1.9 |
| Тип ротора | Короткозамкнений |
| Вага | 9 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 1.1 А |
| Спосіб монтажу | На лапах |
| Габаритні розміри | |
| Висота | 195 мм |
| Діаметр | 200 мм |
| Діаметр вала | 19 мм |
| Довжина | 270 мм |
- Ціна: 2 300 грн
- Спосіб упаковки: Спосіб упакування: Картонна коробка пінопласт. При доставки перевізником Нова Пошта, Інтайм, і інші, електродвигун додатково упаковують в стрейч плівку
