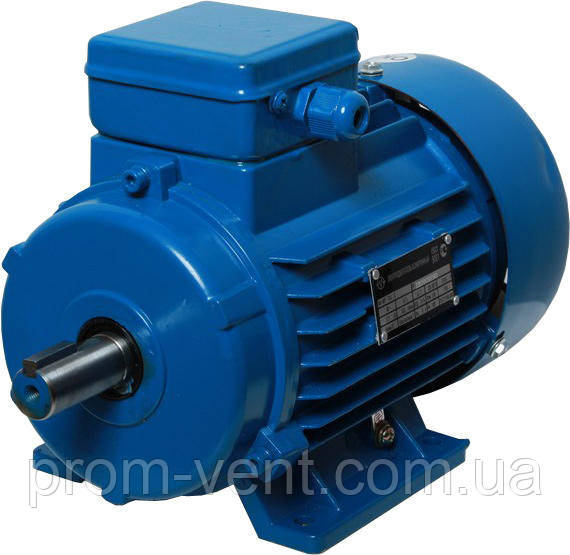

Електродвигун 0,12 кВТ АІР56А4 / АІР 56 А4 / 1500 об.хв
2 355 ₴
- В наявності
- +380 (97) 755-35-52ВЕНТС
- +380 (93) 619-99-76Система аспирации-циклон
- +380 (97) 755-31-23Электродвигатели
Де використовують електродвигун 0,12 кВт АІР56А4 1500 об. хв.
Основою завданням електродвигуна 0,12 кВт АІР56А4 1500 об.хв з короткозамкнутим ротором, виготовленого за ГОСТом 2479-79, є комплектація електроприводів у різноманітних установках і механізмах. Серед сфер, у яких застосовується електродвигун 380 В, виділяють сільськогосподарську, дерево- та металообробну та ін.
Трифазний асинхронний двигун, основні характеристики
Трифазний двигун серії АІР характеризується тривалим періодом функціонування з постійним навантаженням на нього (режим роботи S1). Електродвигун змінного струму призначений для роботи в мережі напругою 220/380 В і частотою 50 Гц.Трифазний асинхронний мотор обладнаний валом діаметром 11 мм.
Показник ККД загальнопромислового асинхронного трифазного двигуна становить 56,5%. електродвигун із корпусом із чавуну встановлюється в районах помірного клімату (згідно з ГОСТом 15150-69).
Для забезпечення захисту електромережі від вологи та пилу він має клас захисту IP 55. Клас ізоляції обвиток статора "F" (попереднье нагрівання не вище ніж +150 °C
Можливі виконання загальнопромислового асинхронного двигуна:
IM 1081 (електродвигун на лапах) — паралельне встановлення;
IM 2081 (рукав на лапах і з фланцем) — паралельне або перпендикулярне встановлення;
IM 3081 двигун із фланцем монтується перпендикулярно.
АІР 56 А4 IM 1081 (лапа) — приєднувальні розміри двигуна
| Приєднувальні розміри | |||||||||||
| D 1 | H 1 | B 1 | L 30 | L 1 | D 30 | D 10 | H | H31 | D 24 | D 25 | D 20 |
| 11 | 4 | 4 | 216 | 23 | 120 | 5.8 | 56 | 165 | 140 | 95 | 115 |
АІР 56 А4 IM 3081 (фланець лапа) — приєднувальні розміри двигуна
Схема під'єднання зірка/ трикутник
Схема зірка
За допомогою цього з'єднання (під'єднання до мережі 380 В) забезпечується максимальний показник ККД.
Схема трикутник
Під час під'єднання електродвигуна до мережі 220 В (разом 380 В) необхідно застосовувати конденсатор.
Наші менеджери допоможуть купити електродвигун 380 В (0,12 кВт 1500 об. хв) в Україні якнайшвидше, відповідаючи на всі Ваші питання.
| Додаткові характеристики | |
|---|---|
| Мінімальна температура навколишнього середовища | -20 град. |
| Електромагнітне гальмо | Ні |
| Максимальна температура навколишнього середовища | 50 град. |
| ККД, не менше | 56.5 % |
| Вбудований температурний захист | Так |
| Система охолодження двигуна | Повітряна |
| Основні | |
| Ступінь захисту IP | 55 |
| Напруга | 0.38 В |
| Колір корпусу | Синій |
| Коефіцієнт потужності | 0.66 |
| Захисний кожух | Так |
| Країна виробник | Україна |
| Потужність | 0.12 кВт |
| Режими роботи | Тривалий |
| Частота обертання | 3000 об/хв |
| Кількість швидкостей роботи | 1 |
| Відношення максимального моменту до номінального моменту | 2.2 |
| Тип ротора | Короткозамкнений |
| Вага | 4.5 кг |
| Кількість фаз | 3 |
| Матеріал корпусу | Чавун |
| Номінальний струм | 0.5 А |
| Кількість полюсів | 4 шт. |
| Виробник | Аїр |
| Габаритні розміри | |
| Висота | 165 мм |
| Діаметр | 140 мм |
| Діаметр вала | 11 мм |
| Довжина | 216 мм |
| Користувальницькі характеристики | |
| Спосіб монтажу | На лапах |
| Тип двигуна | Асинхронні |
