ВЕНТС ОВ 2Е 200 осьовий вентилятор

Осьовий вентилятор, виготовлений заводом ВЕНТС Боярка, використовується у витяжних і припливно-витяжних вентиляційних системах різного роду приміщень, для яких необхідний високий показник продуктивності за невеликого опору системи. Осьовий вентилятор серії ВЕНТС ОВ (виробник Україна) також можна застосовувати для охолодження компресорно-конденсаторних блоків у холодильній техніці. Однією з функцій осьового вентилятора низького тиску є прямий викид відпрацьованого повітря, а також вентиляція підпору в протипожежній вентиляції.

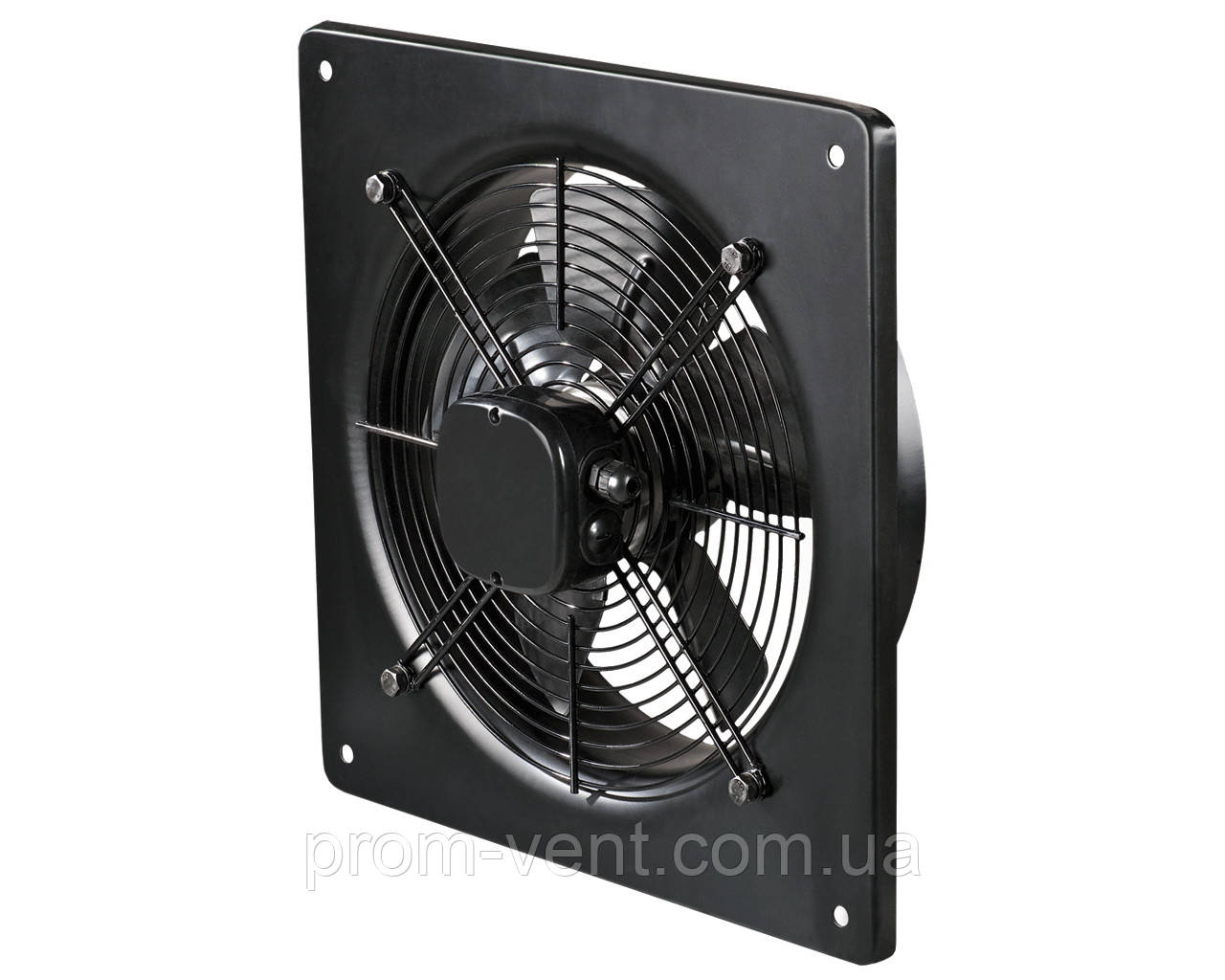

ВЕНТС ОВ 2Е 200 витяжний осьовий вентилятор, конструкція

Для виготовлення корпусу та крильчатки осьового вентилятора ВЕНТС ОВ 2Е 200 використовується сталь, покрита полімером. Клемна коробка вентилятора осьового обладнана шнуром для виносного під'єднання. Двополюсний електродвигун у однофазному виконанні має зовнішній ротор і обладнаний вбудованим термозахистом, який у разі потреби перезапускається автоматично. Триваліший термін експлуатації (приблизно 40 тис. годин) сприяють підшипники кочення, розташовані в двигуні. Захист двигуна IP 44.

Схема під'єднання осьових вентиляторів ВЕНТС

Монтаж і керування швидкостями

На поверхню стіни осьовий вентилятор ВЕНТС ОВ кріпиться за допомогою приєднувальної пластини квадратної форми. Через виносну клемну коробку здійснюється подавання живлення на вентилятор.

Для плавного або ступінчастого регулювання швидкості використовують тиристорний або автотрансформаторний регулятор. Якщо до одного регулятора під'єднати відразу кілька вентиляторів, необхідно стежити за тим, щоб загальний показник їхнього струму та потужності не був вищим, ніж номінальні параметри регулювального механізму.

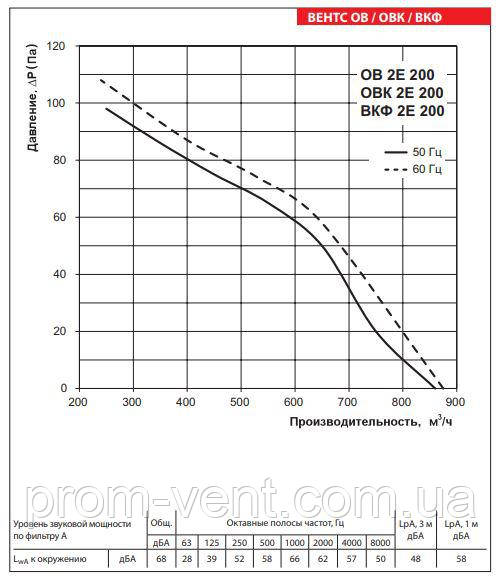

Аеродинамічні характеристики

Габаритні розміри
