Циклони ЦН 11

Циклони ЦН-11 для очищення повітря від домішок, виготовлені в Україні

Циклон ЦН 11 - універсальний циклон, призначений для роботи з запиленим повітрям та газами, з наявністю твердих домішок. Циклон виробляє очищення від пилу, у тому числі частинок піску, деревини і металу. Характеристики циклона ЦН 11 дозволяють працювати з ефективністю до 95%, а продуктивність досягає 5070 м3/ч. Конструкція апарату продумана так, що в роботі пристрій практично не піддається зносу під впливом абразивних частинок. Також розташування елементів сприяє тому, щоб всередині циклону запилені гази закручувались з потрібною швидкістю для ефективного очищення.

Умови застосування циклону ЦН 11

Циклони ЦН 11 можуть працювати в неагресивному середовищі, без наявності вибухонебезпечних і токсичних речовин, при своїй стандартної конструкції та комплектації. Також варто виключити клейкі і влагосодержащих речовини в складі запиленій суміші. Допускається ступінь запиленості простору, очищуваного циклоном, не більш як 1000 г/м3 для пилу слабкого ступеня злипання, і до 250 г/м3 для середньо злипаючих частинок.

Циклон ЦН 11 - конструкція

Виготовлення циклон ЦН 11 виробляється з вуглецевої сталі стандартної якості. Також можуть використовуватися низьколеговані сталі, стійкі до зношування. Вибір матеріалу Вам допоможе зробити наш консультант - від цього також залежать характеристики і ціна циклону.

У цілому циклони з різних матеріалів можуть працювати при різних температурах:

• З вуглецевої сталі - при температурі не нижче -40°С;
• З низьколегованих сталей - при температурі нижче -40°C

Для використання в середовищі агресивного характеру циклон ЦН 11 комплектується вибуховими клапанами, а бункер для збору пилу буде мати менші розміри, щоб виключити займання великого обсягу вибухонебезпечних речовин.

Комплектація

Конструкція циклону ЦН 11 може мати стандартну або розширену комплектацію, від чого залежить ціна на циклон ЦН 11. Також випускають кілька виконань циклону, які відрізняються характеристиками:

• Конструкція може мати одиночний або груповий формат. Групової циклон поєднує в собі 2 або 4 циклону. Така установка більш ефективна в очищенні і більш продуктивна, що актуально для великих просторів і великого об'єму повітря;
• Циклони ЦН 11 можуть мати корпус правого або лівого виконання. У відповідному корпусі потік при очищенні закручується в аналогічну бік;
• Циклони ЦН 11 поодинокі випускаються в моделях різного діаметру, 250-800 мм

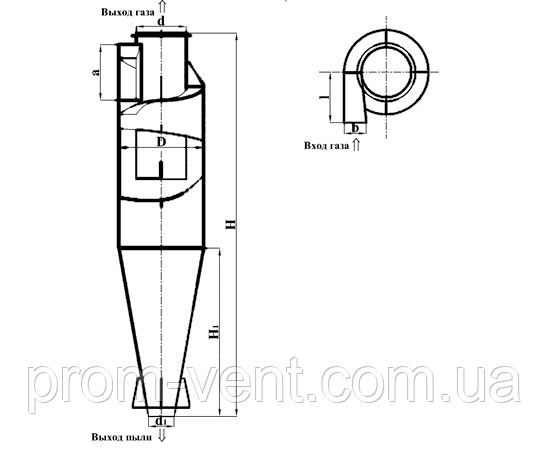

Циклон ЦН 11 стандартна комплектація

Стандартна комплектація циклону складається з:

• Циліндричного корпусу;
• Вхідного патрубка;
• Конуса;
• Гвинтовий кришки;
• Вихлопного патрубка;
• Равлики (раскручивателя).

Равлик, як правило, є допоміжним елементом, і можна виконати виготовлення циклон ЦН 11 без неї.

Циклон ЦН-11 з равликом та бункером - характеристики і габаритні розміри

Додаткові елементи (для розширеній комплектації)

На додаток циклон ЦН 11 замовити можна з такими пристроями:

• Бункер для збору відводиться пилу. Бункер може мати різну форму, залежно від конструкції циклона (поодинокі комплектуються циліндричним бункером, а групові – можуть мати бункер пірамідальної форми);
• Камера для очищення газу - може мати форму равлики в одиночних циклонах, або равлики з виходом спіралевидної форми, з осьовим виходом, або з боковим збіркою в групових.

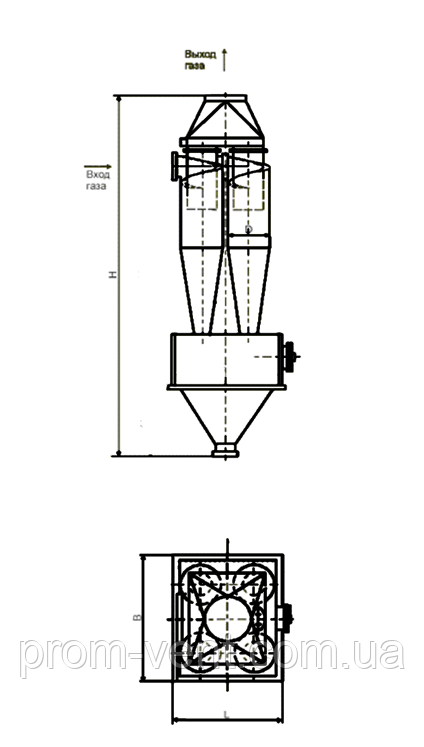

Групової циклон ЦН-11 з бункером та збіркою пилу

Як встановити циклон ЦН 11 потрібного діаметра

Вибирати циклон ЦН 11 потрібно у відповідному діаметрі. Діаметр циклону підбирається так, щоб продуктивність його відповідала продуктивності вентилятора, який потрібно встановити спільно. Крім того, враховується допустиме зниження тиску. Всі розрахунки зробить наш фахівець, у якого Ви можете отримати консультацію, зателефонувавши нам. Рекомендується встановлювати циклон на всмоктувальній стороні вентилятора, щоб тиск був нижче атмосферного. У системі очищення повітря циклони може розташовуватися як за вентилятором, так і перед ним. У разі розташування циклону перед вентилятором тверді частинки домішок будуть мінімально впливати на вентилятор. При використанні раскручивателя потік буде вирівнюватися, і будуть досягнуті високі характеристики в роботі - тиск, продуктивність і якість очищення. При такому способі побудови рекомендують використовувати вентилятори пилові ВЦ 14-46, ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40. При монтажі циклону після вентиляційного апарату знадобиться використання пиловий вентиляційної установки замість вентилятора, але при цьому раскручиватель встановлювати немає необхідності.

Купити циклон ЦН-11 для очищення повітря в Києві (Україні)

Циклон ЦН 11 замовити можна в потрібному виконанні та комплектації, з безкоштовною професійною консультацією нашого співробітника. Будь-які деталі можна уточнити при замовленні, а також підібрати додаткове обладнання для Вашої системи очищення.
